一、准备工作
- 双端口网分一台，长度合适的铜管线；
- 贴有完整器件的主板和光板一个；
- 较为完整的物料盒 ；
注意：
- 铜管线过长导致的史密斯圆图开路开到的曲线，由于铜管过长，Port extension以后的电延时在所需的频段内无法做到完全的补偿，理想的曲线在Port extension以后应该是一个点。因此需选择一根可以满足焊接需求尽可能短的铜管。
- 焊接的时候，主信号焊点要平滑，不能有太多焊锡。以免阻抗不连续造成反射给调试增加不必要的误差因素；
- 就近大面积接地，一是提供低阻回流路径，一是防止铜管线脱落；
二、调试步骤
-

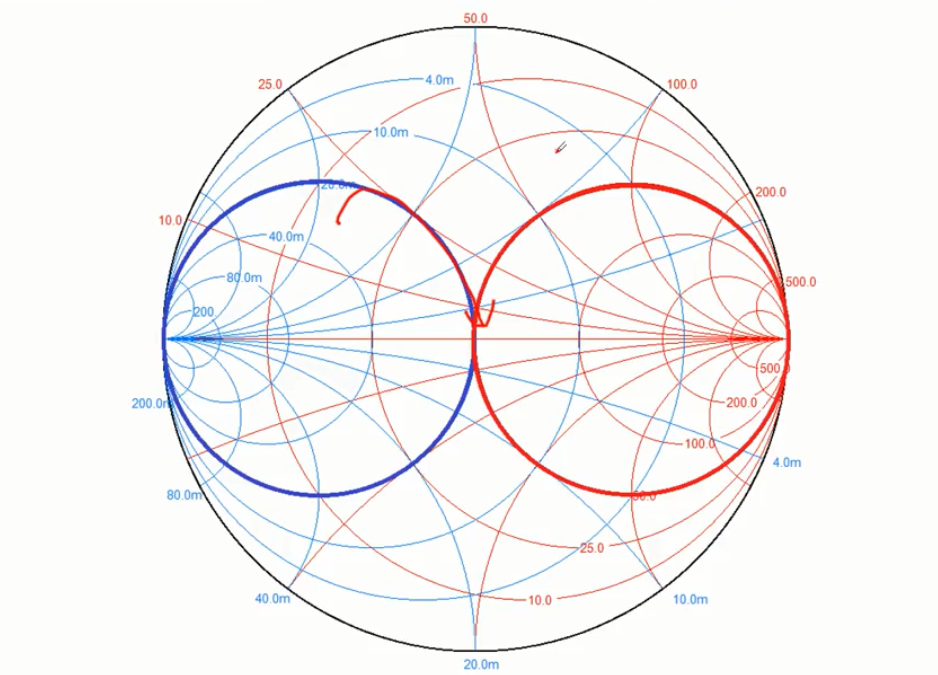

中间过程都是要先搞到蓝色的等电导圆或者红色的50ohm等电阻圆；
注意： -
匹配过程可以一蹴而就，两个元件可以完成 ，但是Q值过高，带宽不高；而采用多阶匹配，避免高Q区域，有利于扩展带宽；
-
上半球的阻抗起始点，匹配尽可能在上半球完成；
-
下半球的阻抗起始点，匹配尽可能在下半球完成；
动手调试

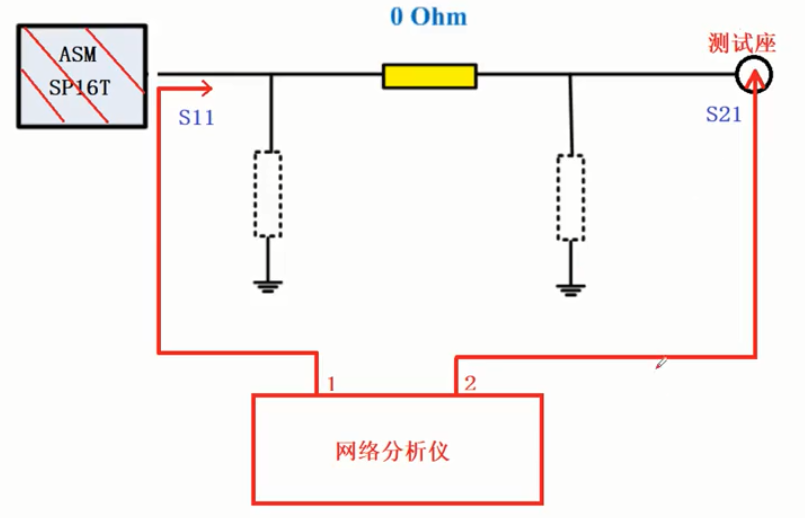

1：相对于手机的公共端，去掉SP16T的开关，在ANT引脚的焊盘处焊接铜管线，接网分port1，测试座的位置接port2，目的是很小的S21（插损）和非常接近50ohm的S11/S22；
- ASM到射频测试座之间是所有Band都经过的路径，故需要在全频段内调试，调好后固定不在改变；
2：拔掉LTE /5G PA和ASM开关，调试S11曲线收敛，S22在50ohm位置，双工器的收敛可以用仿真的方式或者根据厂家的规格书盲调双工器的下地电感。

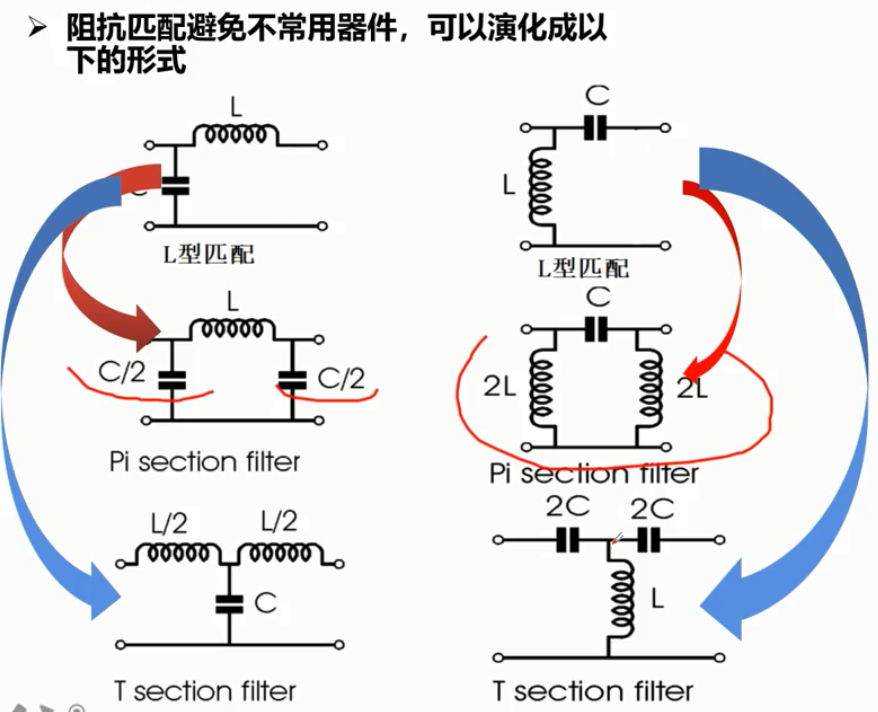

阻抗匹配避免不常用器件，可以演化成以下的形式：
