02 文本检测（一）-CTPN

1 CTPN的背景

CTPN是在ECCV 2016提出的一种文字检测算法。CTPN结合CNN与LSTM深度网络，能有效的检测出复杂场景下横向分布的文字。

2 CTPN的原理

2.1 网络结构

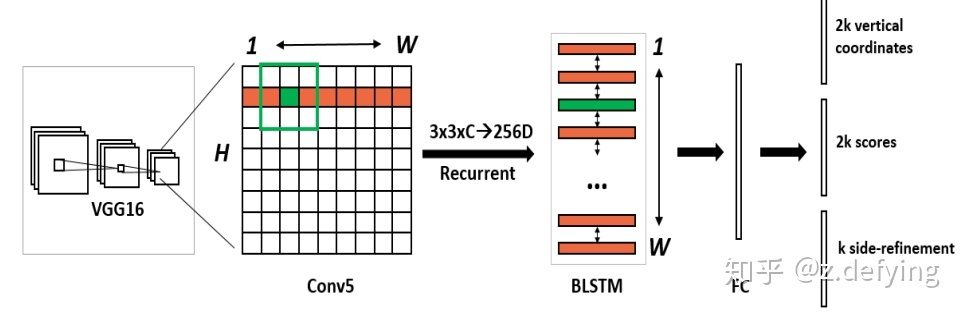

CTPN 用到了 CNN 和 双向LSTM 的网络结构：
（1） CNN使用了VGG16进行图像的特征提取。
（2）双向LSTM对序列各元素前后的联系进行学习。
（3）最后为一个全连接层输出要预测的参数

2.2 竖直Anchor定位文字位置

Faster RCNN用来检测文字时采用的是一个大框，未考虑文本长条型的特性。
而CTPN通过“分治法”的思想，采用了一组(10个) 等宽度的竖向Anchors，用于定位文字位置。
Anchor宽高为：
CTPN为全连接层feature map的每一个点都配备10个上述Anchors。
这样设置Anchors是为了：
（1）保证在水平方向上，Anchor覆盖原图每个点且不相互重叠。
（2）不同文本在竖直方向上高度差距很大，所以设置Anchors高度为11-283，用于覆盖不同高度的文本目标。

获得Anchor后，与Faster R-CNN类似，CTPN会做如下处理：
（1）Softmax判断Anchor中是否包含文本，即选出Softmax score大的正Anchor。
（2）Bounding box regression修正包含文本的Anchor的中心y坐标与高度。
注意，与Faster R-CNN不同的是，这里Bounding box regression不修正Anchor中心x坐标和宽度。具体回归方式如下：
其中， v = （v_c, v_h）是回归预测的坐标， v = (v_c^*, v_h^*)是Ground Truth，c_y^a和 h^a 是Anchor的中心y坐标和高度。
Anchor经过上述Softmax和y方向bounding box regeression处理后，会获得下图所示的一组竖直条状text proposal。后续只需要将这些text proposal用文本线构造算法连接在一起即可获得文本位置。
全连接层FC输出我们要预测的参数：2K个纵向坐标y，2k个分数，k个x的水平偏移量。
其中x为偏移量，用于精修文本框的左右边缘部分。

2.3 构造文本行

构造文本行的算法主要思想就是，每两个相近的anchor组成一个pair，然后合并不同的pair直到无法再合并，这就构成了一个文本区域。
判断两个anchor（不在同一列）组成pair的条件：
(1)两个anchor的中心点在水平方向上的距离小于50像素
(2)两个anchor在垂直方向上的重叠程度大于阈值0.7

2.4 损失函数

CTPN 的 loss 分为三部分：
（1）预测每个 anchor 是否包含文本区域的classification loss；
（2）文本区域中每个 anchor 的中心y坐标c_y与高度h的regression loss；
（3）文本区域两侧 anchor 的中心x坐标c_x 的regression loss。

3 CTPN的优缺点

3.1 优点

（1）采用一组竖直Anchor定位文字位置，将文本检测任务转换为一连串小尺度文本框的检测。
（2）采用CNN与双向LSTM想结合的方式，CNN用于提取图像特征，LSTM用于提取序列前后关系特征。
（3）Side-refinement（边界优化）提升文本框边界预测精准度。

3.2 缺点

对于非水平的文本的检测效果并不好。
