一、路由重分发
（一）、理解路由重分发
1、一个单一IP路由协议是管理网络中IP路由的首选方案
2、Cisco IOS能执行多个路由协议,每一个路由协议和该路由协议所服务的网络属于同一个自治系统
3、Cisco IOS使用路由重分发特性以交换由不同协议创建的路由信息
（二）、路由重分发的考虑
1、度量值
2、管理距离
二、OSPF重分发路由
（一）、重分发到OSPF域中路由的路径类型
1、类型1的外部路径(Type 1 external path, E1)
2、类型2的外部路径(Type 2 external path, E2)
主要用于当有2个或以上的ASBR通向同一外部网络时进行选路
（二）、路由器有两条到达外部目的网络的路径E1、E2
E1类型 （关注内部和外部开销） E2类型(只关注外部开销）

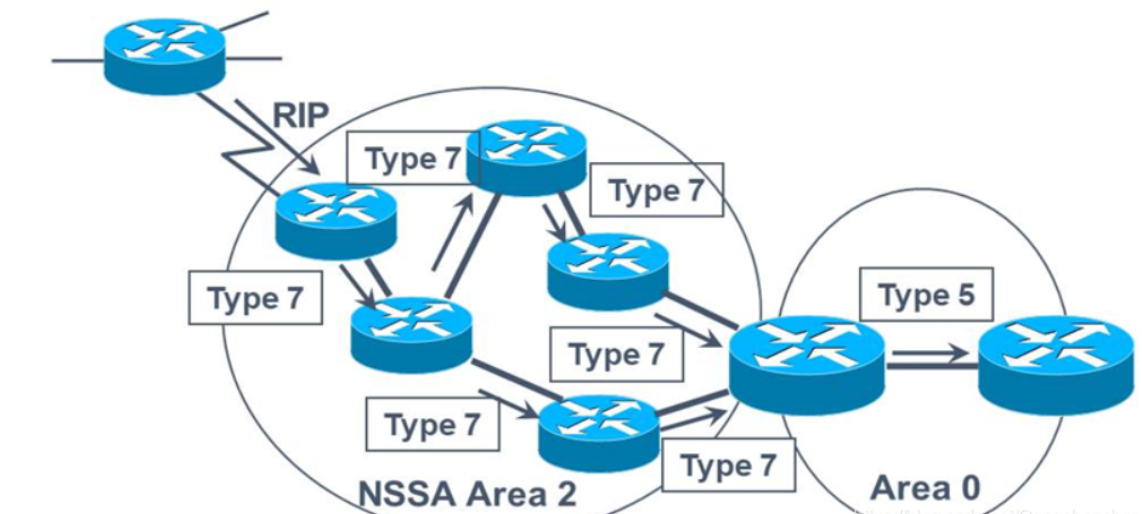

三、NSSA区域
（一）、NSSA区域是OSPF RFC的补遗
1、定义了特殊的LSA类型7
2、提供类似stub area和totally stubby area的优点
3、可以包含ASBR
（二）、OSPF链路状态通告
1、LSA7 (NSSA External LSA, NSSA外部LSA)
四、高级配置命令
OSPF路由重分发配置命令
[R1]rip 1 ###配置rip
[R1-rip-1]version 2
[R1-rip-1] undo summary
[R1-rip-1] network 11.0.0.0
[R1-rip-1] import-route ospf 1 cost 3
把ospf协议注入到rip进行路由重分发,路径类型缺省为路径类型2 (外部开销) ,成本开销为3 (对于rip的度量值是跳数), rip中重分发ospf要指定cost的值
[R1-rip-1]ospf 1
[R1-ospf-1]import-route rip 1 type 1 cost 1
把外部rip协议注入到OSPF进行路由重分发,使用路径类型1 (内部开销+外部开销) ,成本开销为1(cosT=100M/BW)
[r1-ospf-1] default-route-advertise always ###ospf重分发默认路由
[r2-ospf-1]import-route direct ###ospf重分发直连路由
[r2-ospf-1]import-route static ###ospf重分发静态路由
注意：在将默认和静态路由注入到ospf中时都要配上直连路由
非纯末梢区域配置命令
---------ABR和区域内路由配置-----------
[R4]ospf 1
[R4-ospf-1] area 1
[R4-ospf-1]network x.x.x.xx.x.x.x ##先宣告直连网段,再配
[R4-ospf-1-area-0.0.0.1]nssa
五、OSPF小结
（一）、常见的6种LSA
1、LSA1、LSA2、LSA3、LSA4、LSA5、LSA7、

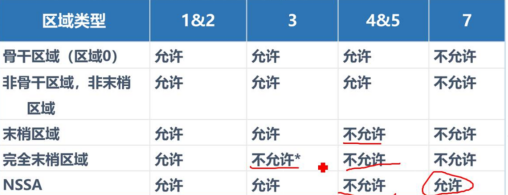

（二）、每一种区域中允许泛洪的LSA
(三）、OSPF的路径类型
1、区域内路径、区域外路径、类型1的外部路径和类型2的外部路径
（四）、OSPF的路径类型的优先级
1、区域内路径: 优先级1
2、区域间路径: 优先级2
3、E1外部路径: 优先级3
4、E2外部路径: 优先级4
1表示最高的优先级,4表示最低的优先级
路由表添加路由条目时,如果目的网段相同,则会选择优先级高的路由条自添加到路由表中
六、OSPF地址汇总
（一）、OSPF地址汇总的作用
1、地址汇总也是通过减少泛洪的LSA数量节省资源
2、可以通过屏蔽一些网络不稳定的细节来节省资源
3、减少路由表中的路由条目
（二）、区域间路由汇总配置
Router(config-router)#area area-id range ip-address mask
（三）、外部路由汇总配置
Router(config-router)#summary-address ip-address mask
（四）、OSPF地址汇总
192.168.1.0/24 192.168.00000 001.0/24
192.168.2.0/24 192.168.00000 010.0/24
192.168.3.0/24 192.168.00000 011.0/24
192.168.4.0/24 192.168.00000 100.0/24
192.168.5.0/24 192.168.00000 101.0/24
192.168.6.0/24 192.168.00000 110.0/24
16+5-21
192.168.00000000.0/21=192.168.0.0/21

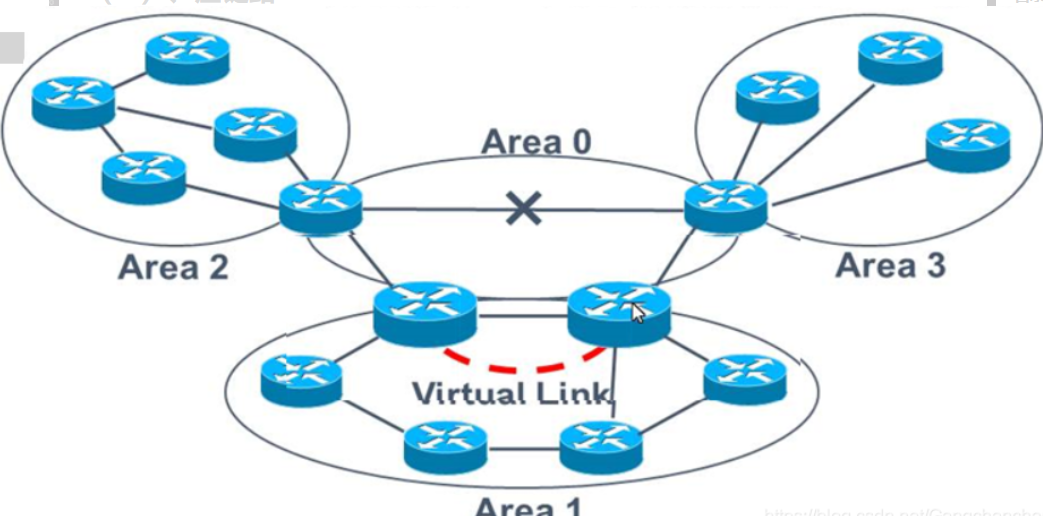

七、OSPF虚链路
（一）、虚链路
1、指一条通过一个非骨干区域连接到骨干区域的链路
（二）、虚链路的目的
1、通过一个非骨干区域连接一个区域到骨干区域
2、通过一个非骨干区域连接一个分段的骨干区域两边的部分区域
（三）、配置虚链路的规则及特点
1、虚链路必须配置在两台ABR路由器之间
2、传送区域不能是一个未梢区域
3、虚链路的稳定性取决于其经过的区域的稳定性
4、虚链路有助于提供逻辑冗余
（四）、虚链路的配置命令
Router(config-router)# area area-id vritual-link router-id
（五）虚链路配置命令
非骨干区域必须和骨干区域直接相连,若不与骨干区域直接相连,则需要在穿越一个非骨干区域的两台ABR之间配置虚链路。
虚拟链路的建立,是需要依靠底层的真实链路所在的区域来传输OSPF报文的(hello等) 。所以如果底层的穿越传输区域不稳定的话,则导致上层的虚链路不稳定,影响整个网络的骨干区域的稳定性。所以,一般不建议用这种方式。如果不得不使用,那么也仅仅是临时的解决方案。
-----------在被穿越的非骨干区域的两端ABR配置虚链路--------
[R2]ospf 1
[R2-ospf-1] area 1
[R2-ospf-1-area-0.0.0.1]vlink-peer 1.1.1.1 ##互相指定被穿越区域两端ABR的路由ID
[R1]ospf 1
[R1-ospf-1] area 1
[R1-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2
[R1]display ospf vlink ###查看本地上通过虚链路建立的OSPF邻居关系
