UnityShader11：纹理属性

一、需要提前了解的

纹理可以理解为就是一张图片，对于一张平面图，如何“铺”在一个不规则的物体上，是第一个要考虑的问题

纹理基础属性及纹理坐标：https://blog.csdn.net/Jaihk662/article/details/106062221
纹理与光照：https://blog.csdn.net/Jaihk662/article/details/106674211

只需要了解里面的理论部分就好了

二、给物体铺上外皮

再复杂的物体都是由一个个三角形面片拼接而成的，仅考虑其中一个三角形面片，若要将纹理“铺”在这个三角形面上，那么只需要在纹理中确定三个点（纹理坐标）对应三角形面片的三个顶点“贴”上去就可以了，就像我们平时贴贴纸一样，只不过相对于贴纸，纹理可以拉伸和越界

标准化纹理坐标：纹理的大小是不确定的，例如很多远古的游戏场景都看起来比较模糊，其纹理大小可能只有 256 x 256，而现在很多看起来画面非常不错的游戏，最大的纹理精度甚至可以达到 4096 x 4096，因此我们需要将这些纹理的坐标归一化到 [0, 1] 的范围内，然后再进行纹理采样，这样就统一了纹理坐标的输入，图片是二维的，所以这些坐标也会是二维坐标（UV 坐标）。前面记录的 OpenGL（原点左下）和 DirectX（原点左上）在二维纹理空间中的坐标系差异问题，就体现在这
纹理坐标越界处理：纹理坐标范围是 [0, 1]，在计算的过程中，采样坐标可能超过这个范围，这个时候就需要通过纹理的环绕方式设置来进行映射，将坐标按照对应的算法映射回 [0, 1] 范围内再进行采样

事实上，各种纹理贴图的分辨率高不高是决定一个游戏画质的主要因素

三、最简单的Shader

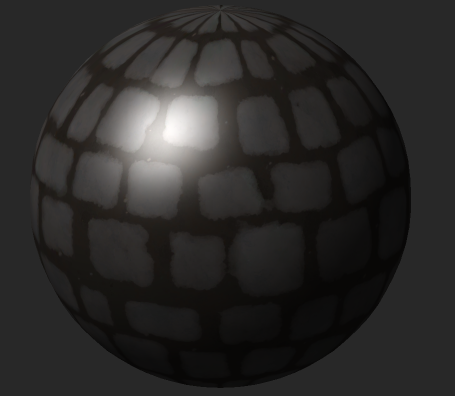

一般来讲，在给物体贴上纹理之前，是需要考虑光照的，在完全没有光的环境下，物体应为完全的黑暗

对于物体本身的纹理，其往往同时作为漫反射纹理和环境光纹理：

Shader "Jaihk662/NewSurfaceShader"
{
    Properties
    {
        _DiffuseColor ("DiffuseColor", Color) = (1.0, 1.0, 1.0, 1.0)
        _SpecularColor ("SpecularColor", Color) = (1.0, 1.0, 1.0, 1.0)
        _MainTex ("MainTex", 2D) = "white" {}
        _Gloss ("Gloss", Range(8.0, 256)) = 20
    }
    SubShader
    {
        LOD 200
        PASS
        {
            Tags { "LightMode" = "ForwardBase" }

            CGPROGRAM
            #pragma vertex vert             //声明顶点着色器的函数
            #pragma fragment frag           //声明片段着色器的函数
            #include "UnityCG.cginc"
            #include "Lighting.cginc"

            fixed4 _DiffuseColor;
            fixed4 _SpecularColor;
            sampler2D _MainTex;
            float4 _MainTex_ST;
            float _Gloss;
            struct _2vert
            {
                float4 vertex: POSITION;
                float3 normal: NORMAL;
                float4 texcoord: TEXCOORD0;
            };
            struct vert2frag
            {
                float4 pos: SV_POSITION;
                float3 wPos: TEXCOORD0;
                float3 wNormal: TEXCOORD1;
                float2 uv: TEXCOORD2;
            };

            vert2frag vert(_2vert v)
            {
                vert2frag o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.wNormal = mul(v.normal, (float3x3)unity_WorldToObject);
                o.wPos = mul(unity_ObjectToWorld, v.vertex).xyz;
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                return o;
            }
            fixed4 frag(vert2frag i): SV_Target
            {
                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * tex2D(_MainTex, i.uv).rgb * _DiffuseColor.rgb;
                fixed3 w1Normal = normalize(i.wNormal);
                fixed3 wLightDir = normalize(_WorldSpaceLightPos0.xyz);
                fixed3 diffuse = _LightColor0.rgb * tex2D(_MainTex, i.uv).rgb * _DiffuseColor.rgb * saturate(dot(w1Normal, wLightDir));

                fixed3 reflectDir = normalize(reflect(-wLightDir, w1Normal));
                fixed3 viewDir = normalize(UnityWorldSpaceViewDir(i.wPos));
                fixed3 specular = _LightColor0.rgb * _SpecularColor.rgb * pow(saturate(dot(reflectDir, viewDir)), _Gloss);

                return fixed4(ambient + diffuse + specular, 1.0);
            }
            ENDCG
        }
    }
    FallBack "Specular"
}

TRANSFORM_TEX(uv, tex)：将顶点对应的 uv 坐标与缩放(Tiling)、偏移(Offset)两个变量进行运算，以得到实际的顶点 uv

在 Unity 中，可以使用“纹理名_ST”的方式来声明某个纹理的属性。其中 ST 就是缩放(Tiling)和偏移(Offset)的缩写。上面代码中纹理名起为 _MainTex，那么 _MainTex_ST 就可以让我们得到该纹理的缩放偏移值，其中 _MainTex_ST.xy 存储的是缩放值，_MainTex_ST.zw 存储的是偏移值，这些值可以在材质面板的纹理属性中调节：

四、纹理属性

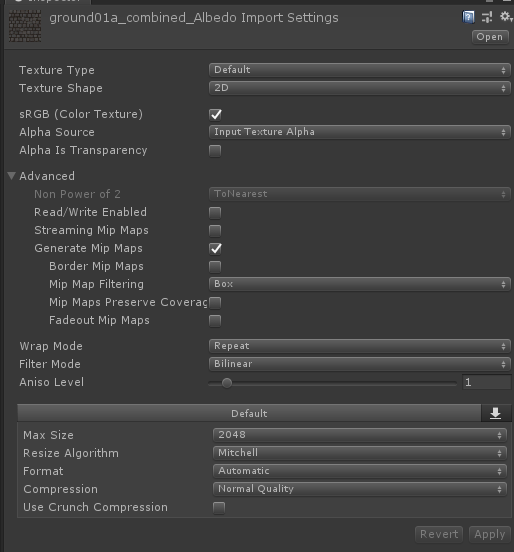

随便选择一张图片，可以发现它有好多好多的属性/选项：

一个一个来看：

TextureType：贴图类型，是否为光照贴图/法线贴图/精灵等，默认为 Default：同理于之前的 Texture，是最常见纹理类型，可以用于所有纹理，提供大多数属性的设置
TextureShape：是否为立方体贴图
sRGB：启用此属性纹理将存储在gamma空间中
AlphaSource：指定如何生成纹理的alpha通道
AlphaIsTransparency：启用后如果对应像素的 alpha 通道是透明的，启用此属性可无视掉对应的RGB
Wrap Mode：环绕方式，越界采样
Filter Mode：纹理过滤方式，马赛克风还是模糊处理，Trilinear 相对于 Bilinear 还会在多级渐远纹理之间进行混合

MipMaps相关：多级渐远纹理，可以后面了解

平台相关：对于不同的平台，可以对资源的质量和尺寸做不同的考虑与设置，不过想要对其它的平台的设置进行调整，需要安装对应的 Unity 平台支持
