efeito

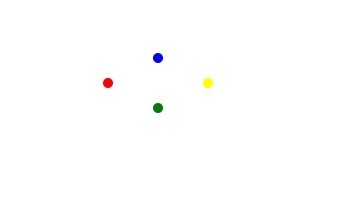

Antes da atualização:

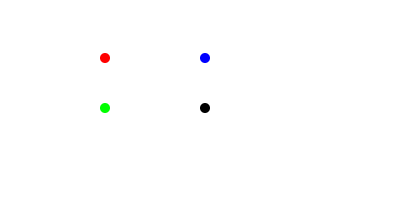

Atualizada:
página example3-2.ftl
<!DOCTYPE html>
<head>
<meta charset="UTF-8">
<script src="../js/d3.js"></script>
<title>更新数据集和图形-示例3-2</title>
</head>
<body onload="makeDemo32()">
<svg id="update"></svg>
</body>
<script>
function makeDemo32() {
// 数据集1。每个条目由x坐标和y坐标以及颜色组成。在绑定数据时,使用颜色字符串作为key值。
var data1 = [[2, 3, "green"], [1, 2, "red"], [2, 1, "blue"], [3, 2, "yellow"]];
// 数据集2。每个条目由x坐标和y坐标以及颜色组成。在绑定数据时,使用颜色字符串作为key值。
var data2 = [[1, 1, "red"], [3, 3, "black"], [1, 3, "lime"], [3, 1, "blue"]];
// 将数据值映射到比例尺上对应的屏幕坐标。
var scX = d3.scaleLinear().domain([1, 3]).range([100, 200]),
scY = d3.scaleLinear().domain([1, 3]).range([50, 100]);
// 取得<svg>元素的句柄以复用
var svg = d3.select("#update");
// 为这个<svg>元素注册一个click事件处理程序。
svg.on("click", function () {
// 在用户单击时,将现有数据集和备用数据集进行切换。
[data1, data2] = [data2, data1];
// 以颜色名为key值,将新数据绑定到图中(现有)的<circle>元素。
var circles = svg.selectAll("circle").data(data1, d => d[2]);
// 删除那些不再有绑定数据的元素(exit()选择集)。
circles.exit().remove();
// 为数据集中的新数据点创建新元素(enter()选择集)。
circles.enter().append("circle")
.attr("r", 5).attr("fill", d => d[2])
// 将之前选择集中保留的现存元素合并到新创建元素的选择集中,并将其视为之后的“当前”选择集。
.merge(circles)
// 使用绑定的数据值更新并和选择集中的所有元素进行合并。
.attr("cx", d => scX(d[0])).attr("cy", d => scY(d[1]));
});
// 生成一个合成点击事件。触发事件处理程序,并在第一次加载页面时填充图形
svg.dispatch("click");
}
</script>
</html>
Ideias
Clique na área do gráfico para substituir o conjunto de dados atual por outro conjunto de dados e atualizar o gráfico correspondente
- Vincule os novos dados ao conjunto de seleção de elemento existente.
- Exclua todos os itens restantes que não estejam mais associados aos dados correspondentes (o conjunto de seleção obtido pelo método exit ()).
- Crie e configure todos os itens relacionados a pontos de dados que não existiam antes (o conjunto de seleção obtido pelo método enter ()).
- Combine os itens restantes no conjunto de seleção original com os itens recém-criados no conjunto de seleção enter ().
- Atualize todos os conjuntos de seleção combinados com base no valor atual do conjunto de dados vinculado.
Endereço de origem: https://github.com/lee58/d3/tree/master
