echartsの折れ線グラフはラベルタグのドラッグ＆ドロップ機能を実現します

echartsの折れ線グラフはラベルタグのドラッグ＆ドロップ機能を実現します

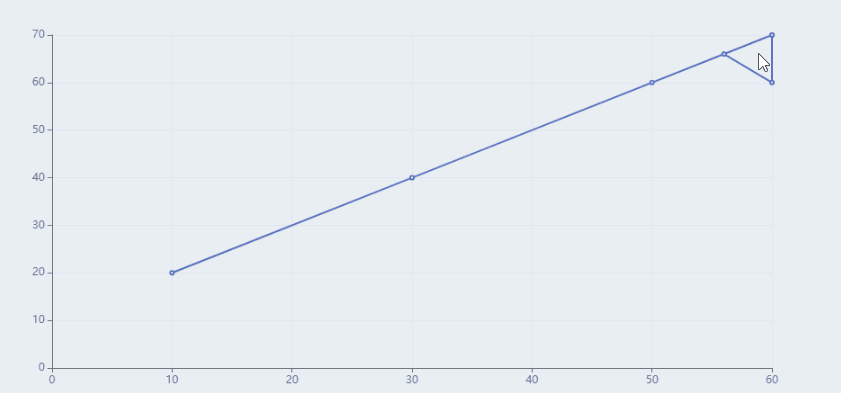

最近、フロントエンドページにラベルタグのドラッグアンドドロップ機能を実装する必要がありますが、その基本原理は、ある点の相対位置を計算して特定することであり、その機能は次のとおりです。

コードは以下のように表示されます

html部分

html部分
<template>
  <div style="height: 100%;overflow: auto">
    <div id="myCharts" ref="myCharts" ></div>
  </div>
</template>

js部分

<script>
import * as echarts from "echarts";
export default {


  data() {


    return {


      myEchart: null,
      option: {

    },
      echartsParams: null,
      showIndex:0,//显示计数
    };
  },
  mounted() {


    this.createEchart();
  },
  methods: {


    createEchart() {


      let data = [[10, 20],[30, 40], [50, 60], [60, 70], [60, 60], [56, 66]];
      this.myChart = echarts.init(this.$refs.myCharts);
      this.option = {


        xAxis: {


          type: 'value',
        },
        yAxis: {


          type: 'value'
        },
        series: [
          {

    type: "line",
          data:data,

          label: {


              show: true,
              // formatter: "XYZ",
              position: "inside",
              fontSize: 0,
              width: 150,
              offset: [0, 0],
              formatter: (params) => {


                console.log(params)
                if (data.length - 1 == params.dataIndex) {


                  return '这是一个可移动的公式'
                } else {


                  return ""
                }
              },
            },
            labelLine: {


              show: false,
              lineStyle: {


                color: "#707070",
                with: 2,
                type: "solid",
                opacity: 0,
              },
            },
          },
        ],
      };
      this.option && this.myChart.setOption(this.option);
      let that = this;
      //点击显示隐藏label
      // this.myChart.on("click", {seriesType: "line"}, function (params) {


      this.myChart.on("click", {

    seriesType: "line"}, function (params) {


        console.log(123)
        console.log(params)
        if (
            that.option.series[params.seriesIndex].labelLine.lineStyle.opacity ==
            false
        ) {


          that.option.series[params.seriesIndex].label.fontSize = 12;
          that.showIndex += 1;
          that.option.series[params.seriesIndex].label.offset = [0, 70]; //初始化位置
        } else {


          that.option.series[params.seriesIndex].label.fontSize = 0;
          that.option.series[params.seriesIndex].label.offset = [0, 0];
          that.showIndex -= 1;
        }
        that.option.series[params.seriesIndex].labelLine.lineStyle.opacity =
            !that.option.series[params.seriesIndex].labelLine.lineStyle.opacity;
        that.myChart.setOption(that.option);
      });
      //点击某个bar记录当前bar的params
      this.myChart.on("mousedown", 'series.line', function (params) {


        that.echartsParams = params;
        //添加up事件
        document
            .getElementById("myCharts")
            .addEventListener("mouseup", that.mouseUpEchart);
      });
    },
    mouseUpEchart(e) {


      let that = this;
      console.log("开始")
      console.log(e)
      console.log(that.echartsParams.event)
      console.log(that.option.series[that.echartsParams.seriesIndex].label.offset)
      //计算当前鼠标拖动后的位置
      const initX =
          that.echartsParams.event.offsetX -
          that.option.series[that.echartsParams.seriesIndex].label.offset[0];
      const initY =
          that.echartsParams.event.offsetY -
          that.option.series[that.echartsParams.seriesIndex].label.offset[1];
      that.option.series[that.echartsParams.seriesIndex].label.offset = [
        e.offsetX - initX,
        e.offsetY - initY,
      ];
      console.log(that.option.series[that.echartsParams.seriesIndex].label.offset)
      //重新set图例
      that.myChart.setOption(that.option);
      //注销事件
      document
          .getElementById("myCharts")
          .removeEventListener("mouseup", that.mouseUpEchart);
    },
  },
};
</script>

スタイル

#myCharts {


  width: 1000px;
  height: 500px;
  margin: auto;
}
