零、 笔记

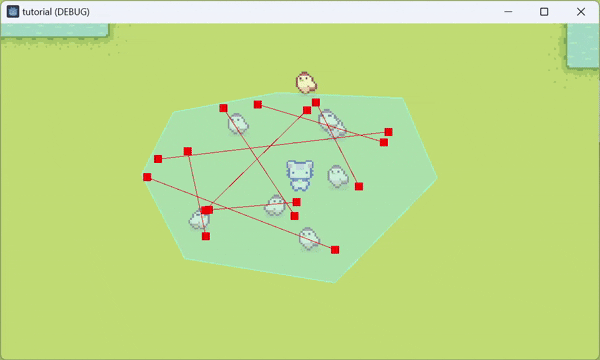

创建可路径导航、动态避障的小鸡

一、认识导航节点

为了实现小鸡路径导航、动态避障的效果，要用到三种导航节点：

（一）智能驾驶汽车

装小鸡的智能驾驶汽车 -> NavigationAgent2D

（二）人工智能

汽车注册使用的人工智能，用于规划路径 -> NavigationServer2D

（三） 场地

导航区域，确定汽车行驶范围 -> NavigationRegion2D

二、创建小鸡

（一）创建小鸡动画

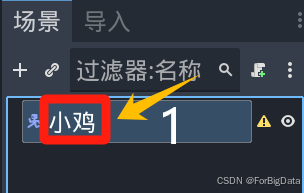

第一步，创建新场景，以 CharectorBody2D 作为场景根节点，改名为：小鸡；

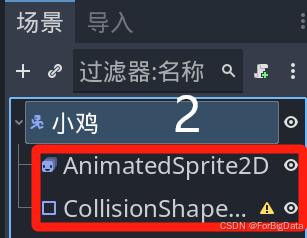

第二步，分别添加 AnimationSprite2D 动画节点和 CollisionShape2D 碰撞节点作为子节点；

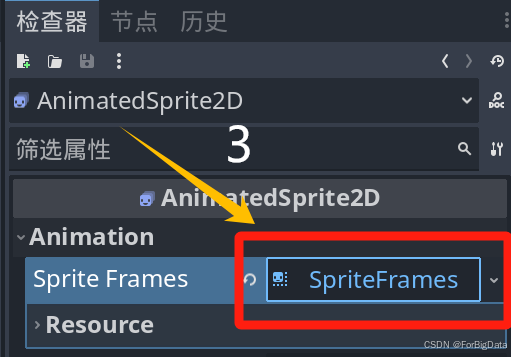

第三步，选中 AnimationSprite2D 动画节点，在检查器中新建 SpriteFrames 动画帧；

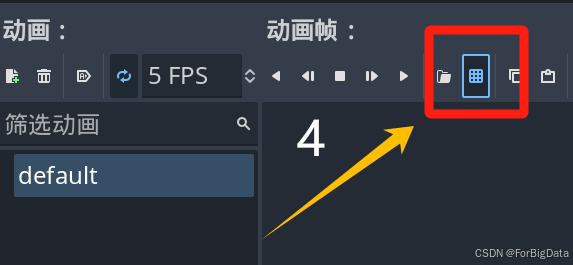

第四步，在编辑器 SpriteFrames 底栏中使用精灵表创建动画帧；

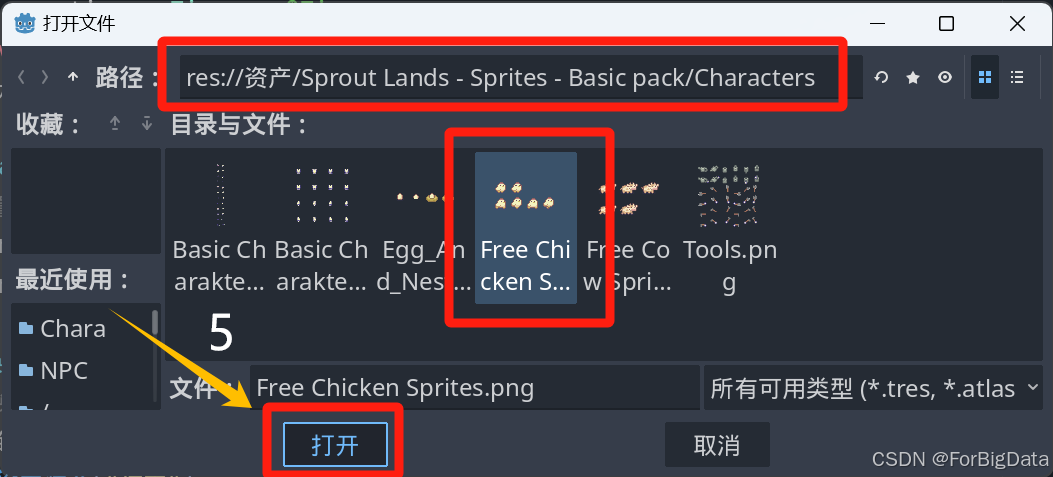

在文件系统 res://资产/Sprout Lands - Sprites - Basic pack/Characters 路径下打开 Free Chicken Sprites.png 文件夹；

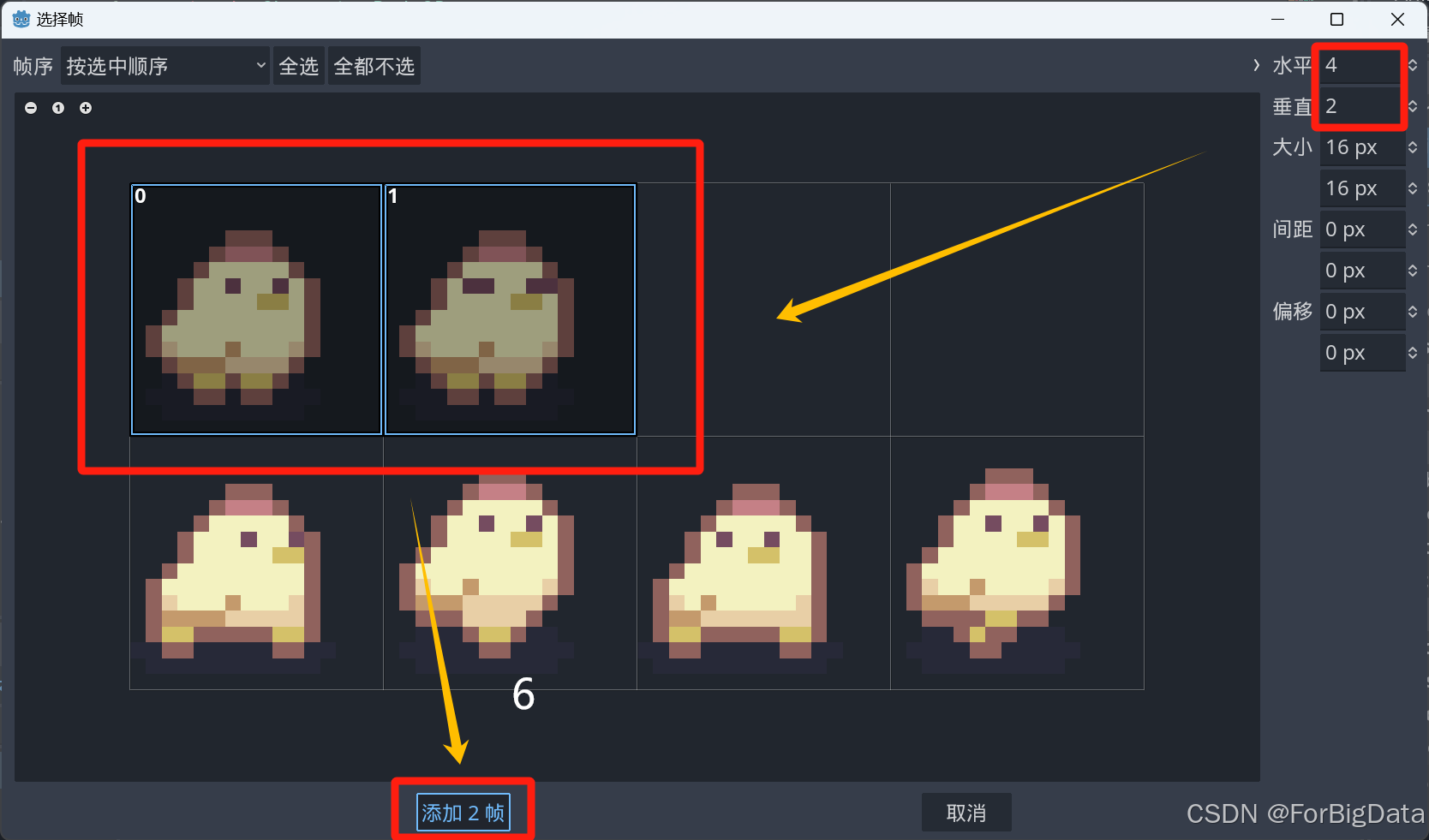

第五步，依图中顺序点击添加，创建动画（Tips：Ctrl + 鼠标滚轮 可以调整视图大小） ；

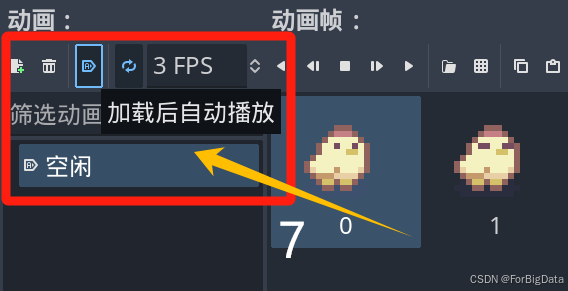

第六步，设置为自动播放，调节帧速，并命名为 空闲 ；

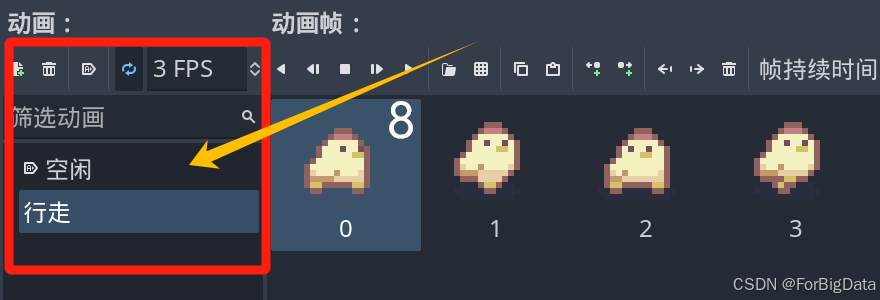

第七步，同上，设置如图，创建行走动画；

（二）添加碰撞体

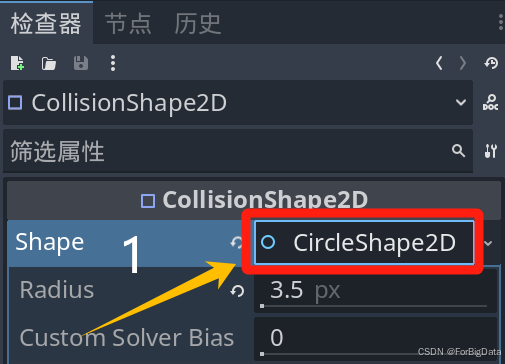

第一步，选中 CollisionShape2D 节点，并在检查器中新建 圆形碰撞 ；

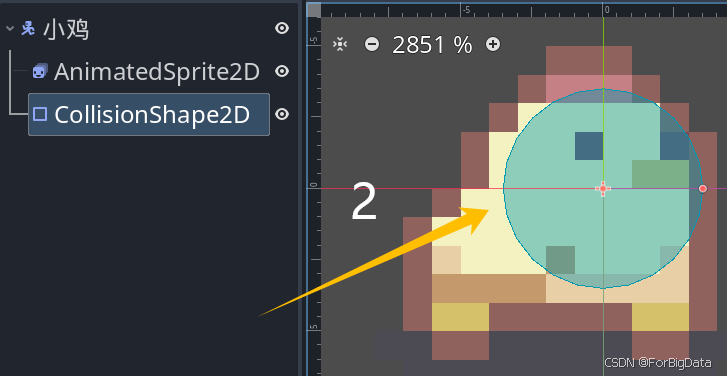

第二步，调整 圆形碰撞 至比小鸡略小；

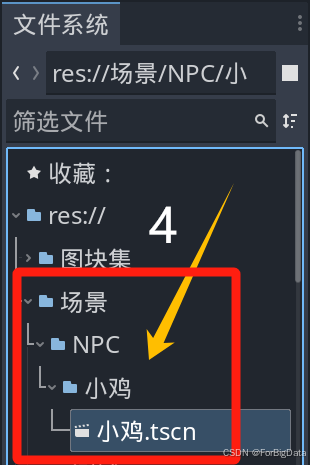

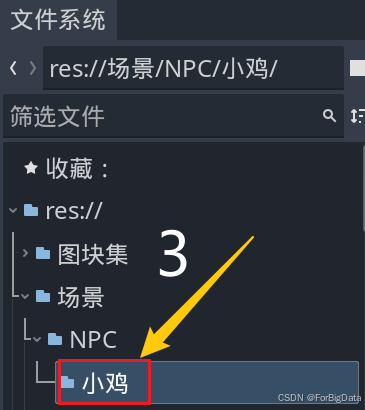

第三步，新建【 res://场景/NPC/小鸡 】文件夹，并保存 小鸡 文件；

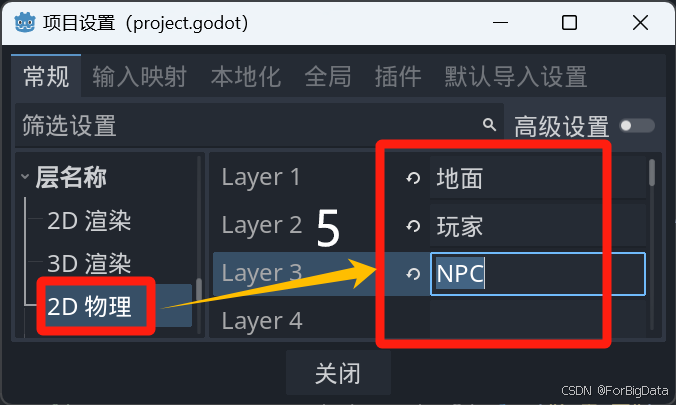

第四步，打开 项目设置 ，为2D物理层命名；

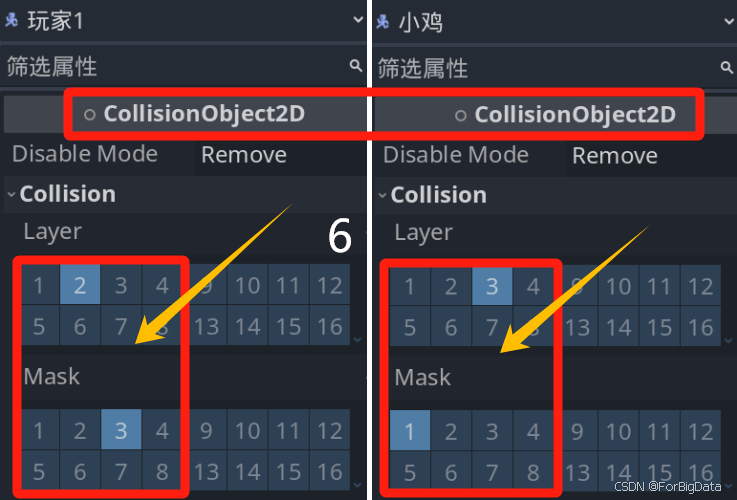

第五步，分别设置小鸡和玩家的物理层；

三、让小鸡动起来

（一）行走/空闲状态切换

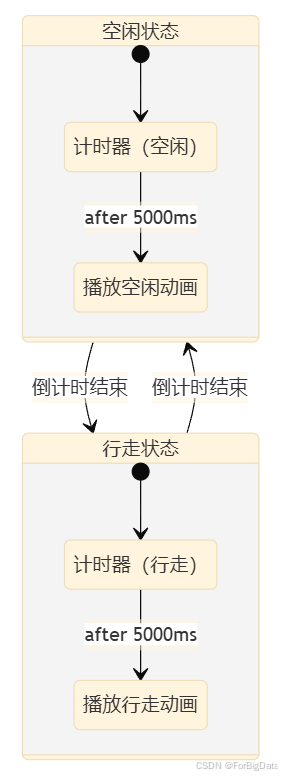

在小鸡真正动起来前，给它一个计时器 Timer ，告诉它什么时候走，什么时候停：

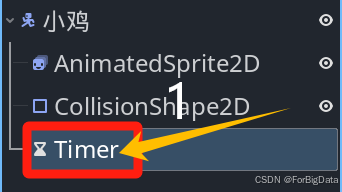

第一步，给小鸡一个计时器 Timer ；

第二步，为 小鸡 节点附加脚本；

extends CharacterBody2D

@export var 等待时间: float = 5.0

var 当前状态: StringName = "空闲"

@onready var animated_sprite_2d: AnimatedSprite2D = $AnimatedSprite2D
@onready var timer: Timer = $Timer


func _ready():
	# 配置定时器
	timer.timeout.connect(切换状态)



func 切换状态():
	# 切换状态
	if 当前状态 == "空闲":
		当前状态 = "行走"
		animated_sprite_2d.play("行走")
		timer.start(等待时间)# 启动计时器
	else:
		当前状态 = "空闲"
		animated_sprite_2d.play("空闲")
		timer.start(等待时间)# 启动计时器

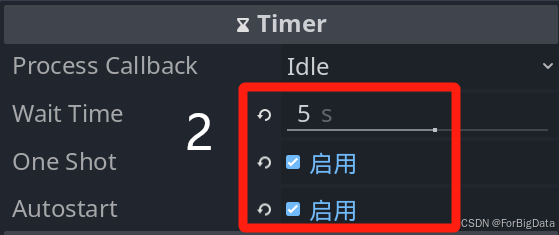

第三步，选中计时器 Timer 节点，并在检查器中设置 Wait Time 属性为5秒，勾选 One Shot ，Autostart ；

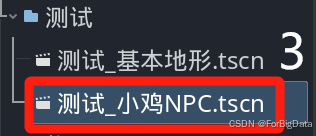

第四步，将 测试_基本地形 复制为 测试_小鸡NPC ；

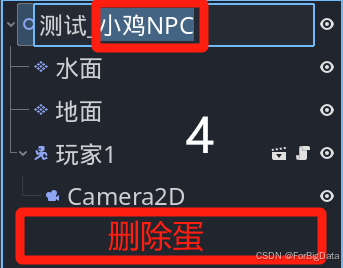

第五步，打开 测试_小鸡NPC 场景文件，按下图修改，以便于测试小鸡NPC；

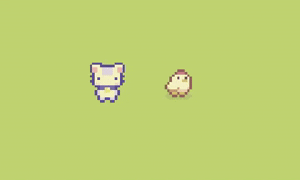

第六步，将小鸡拖入 测试_小鸡NPC 场景中，并运行观察；

小鸡每5秒切换一次状态，测试完成！

（二）自动导航

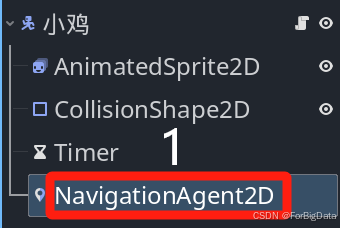

第一步，我们请小鸡上车，为小鸡添加 NavigationAgent2D 节点；

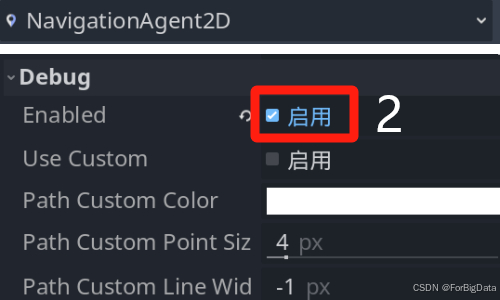

第二步，选中 NavigationAgent2D 节点，在检查器中启用调试，使导航路径可视；

第三步，更新小鸡节点下的脚本；

extends CharacterBody2D

@export var 等待时间: float = 5.0
@export var 最小速度: float = 10.0
@export var 最大速度: float = 15.0
@export var 最小行走次数: int = 1
@export var 最大行走次数: int = 3

var 当前状态: StringName = "空闲"
var 速度: float = 0.0
var 剩余行走次数: int = 0

@onready var animated_sprite_2d: AnimatedSprite2D = $AnimatedSprite2D
@onready var timer: Timer = $Timer
@onready var navigation_agent_2d: NavigationAgent2D = $NavigationAgent2D


func _ready():
	# 配置定时器
	timer.timeout.connect(切换状态)


func _physics_process(delta):
	# 每完成一次导航，剩余行走次数减一，重新设置新的导航目标
	if 当前状态 == "行走":
		if 剩余行走次数 > 0:
			有向速度计算()
			# 导航结束后重新设置导航目标
			if navigation_agent_2d.is_navigation_finished():
				剩余行走次数 -= 1
				设置导航目标()
		else:
			# 行走次数为0，切换空闲状态
			切换状态()

		move_and_slide()


# 空闲/行走状态切换
func 切换状态() ->void:
	# 切换状态
	if 当前状态 == "空闲":
		# 空闲->行走
		当前状态 = "行走"
		animated_sprite_2d.play("行走")
		剩余行走次数 = randi_range(最小行走次数, 最大行走次数)

		设置导航目标()
	else:
		# 行走->空闲
		当前状态 = "空闲"
		animated_sprite_2d.play("空闲")
		navigation_agent_2d.velocity = Vector2.ZERO

		timer.start(等待时间)# 只在空闲时启动计时器


func 设置导航目标() ->void:
	# 获取地图随机目标点
	var 地图 = navigation_agent_2d.get_navigation_map()
	var 导航层 = navigation_agent_2d.navigation_layers
	var 目标点 : Vector2 = NavigationServer2D.map_get_random_point(地图, 导航层, false)

	# 配置导航代理
	navigation_agent_2d.target_position = 目标点

	# 设定该次导航速度数值大小
	速度 = randf_range(最小速度, 最大速度)


func 有向速度计算() ->void:
	var 目标 = navigation_agent_2d.get_next_path_position()
	var 方向 = global_position.direction_to(目标)
	var 有向速度: Vector2 = 速度 * 方向

	# 根据导航速度水平翻转动画
	animated_sprite_2d.flip_h = 方向.x < 0

	velocity = 有向速度

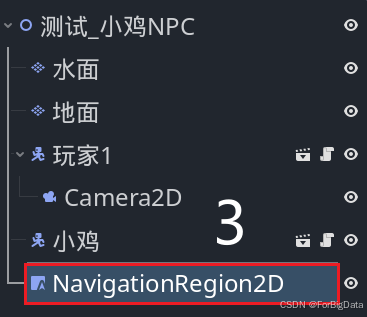

第四步，切换到 测试_小鸡NPC 场景，添加 NavigationRegion2D 节点；

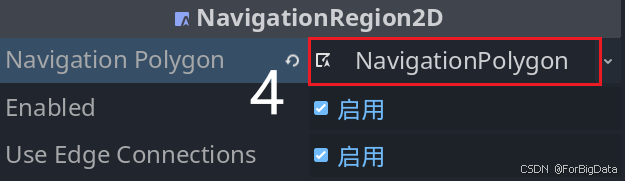

第五步，选中 NavigationRegion2D 节点，在检查器中新建 NavigationPolygon ；

第六步，在场景中尝试绘制一块限制区域，首尾相连后烘培；

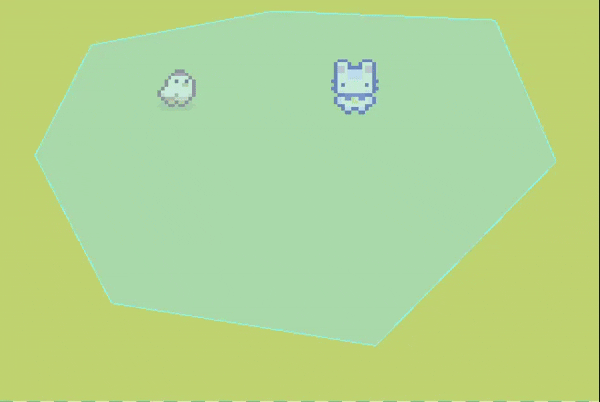

第七步，在上方调试栏勾选 显示导航 后运行测试；

小鸡自动导航测试完成！

四、让小鸡避障

（一）更新小鸡脚本

小鸡告诉自动驾驶汽车（导航代理），要去哪里（target_position），以什么速度（velocity）去，再由自动驾驶汽车上传给人工智能（导航服务），人工智能计算出安全速度，帮助小鸡避障：

extends CharacterBody2D

@export var 等待时间: float = 5.0
@export var 最小速度: float = 10.0
@export var 最大速度: float = 15.0
@export var 最小行走次数: int = 1
@export var 最大行走次数: int = 3

var 当前状态: StringName = "空闲"
var 速度: float = 0.0
var 剩余行走次数: int = 0

@onready var animated_sprite_2d: AnimatedSprite2D = $AnimatedSprite2D
@onready var timer: Timer = $Timer
@onready var navigation_agent_2d: NavigationAgent2D = $NavigationAgent2D


func _ready():
	# 配置定时器
	timer.timeout.connect(切换状态)

	# 默认关闭避障
	navigation_agent_2d.avoidance_enabled = false

	# 计算避障速度
	navigation_agent_2d.velocity_computed.connect(避障)

	# 设置代理避障最大速度
	navigation_agent_2d.set_max_speed(10)

func _physics_process(delta):
	# 每完成一次导航，剩余行走次数减一，重新设置新的导航目标
	if 当前状态 == "行走":
		if 剩余行走次数 > 0:
			#设置代理速度，用于安全速度计算
			设置代理速度()

			# 导航结束后重新设置导航目标
			if navigation_agent_2d.is_navigation_finished():
				剩余行走次数 -= 1
				设置导航目标()
		else:
			# 行走次数为0，切换空闲状态
			切换状态()


# 空闲/行走状态切换
func 切换状态() ->void:
	# 切换状态
	if 当前状态 == "空闲":
		# 空闲->行走
		当前状态 = "行走"
		animated_sprite_2d.play("行走")
		剩余行走次数 = randi_range(最小行走次数, 最大行走次数)

		# 打开避障
		navigation_agent_2d.avoidance_enabled = true

		设置导航目标()
	else:
		# 行走->空闲
		当前状态 = "空闲"
		animated_sprite_2d.play("空闲")
		navigation_agent_2d.velocity = Vector2.ZERO

		# 关闭避障
		navigation_agent_2d.avoidance_enabled = false

		timer.start(等待时间)# 只在空闲时启动计时器


func 设置导航目标() ->void:
	# 获取地图随机目标点
	var 地图 = navigation_agent_2d.get_navigation_map()
	var 导航层 = navigation_agent_2d.navigation_layers
	var 目标点 : Vector2 = NavigationServer2D.map_get_random_point(地图, 导航层, false)

	# 配置导航代理
	navigation_agent_2d.target_position = 目标点

	# 设定该次导航速度数值大小
	速度 = randf_range(最小速度, 最大速度)


func 设置代理速度() ->void:
	# 根据当前位置到目标位置的向量计算速度
	var 目标 = navigation_agent_2d.get_next_path_position()
	var 方向 = global_position.direction_to(目标)
	var 有向速度: Vector2 = 速度 * 方向

	if navigation_agent_2d.avoidance_enabled:
		# 根据导航速度水平翻转动画
		animated_sprite_2d.flip_h = 有向速度.x < 0
		navigation_agent_2d.set_velocity(有向速度)


# 预设置 navigation_agent_2d 的 target_position 和 velocity 才可以计算【安全速度】
func 避障(安全速度: Vector2) -> void:
	# 避障安全速度
	velocity = 安全速度

	# 根据安全速度水平翻转动画
	animated_sprite_2d.flip_h = velocity.x < 0

	move_and_slide()


（二）注意事项

• 如果使用的精灵图大小与本文所用不同，需要自行调整 NavigationAgent2D 参数以适用；
• 角色的碰撞体的大小和避障不存在任何关系！有需要请更改 NavigationAgent2D 中的避障半径；
• 避障只检测有 NavigationAgent2D 作为子节点的角色；
• 如果想做用单元格寻路的游戏，请检索 Astar2D ，AstarGrid2D 节点；

（三）运行测试

测试完成！

五、免费开源资产包

某开源网站精灵图资源包链接: 点击此处

1. 进入链接后点击下图按钮


2. 然后点击【No thanks,just take me to the downloads】（不了谢谢，只想下载）


3. 最后点击下图按钮完成下载（注意导入前需解压缩）
