第四章 系统设计

4.1 总体功能

教师薪酬管理系统是根据需求定制开发，开发软件选用IDEA平台配合MySQL数据库进行开发环境的搭建操作，网站采用WEB应用程序中最流行的小程序结构进行开发，用户访问系统数据仅仅需要在客户端安装谷歌浏览器或者是当下常用浏览器就可以访问网站内容。

4.2 系统模块设计

教师薪酬管理系统系统在进行系统中功能模块的划分时，采用层次图来进行表示。层次图具有树形结构，它能使用矩形框来描绘数据信息。顶层代表的数据结构很完整，顶层下面的矩形框表示的数据就是子集数据，当然处于最下面的矩形框就是不能再进行细分的数据元素了，使用层次方框图描述系统功能能让用户一目了然，能够明白系统的功能，以及对应功能板块下面的子功能都可以清楚领会。教师薪酬管理系统分为管理员和用户两部分操作角色，下面将对他们的功能进行阐述。

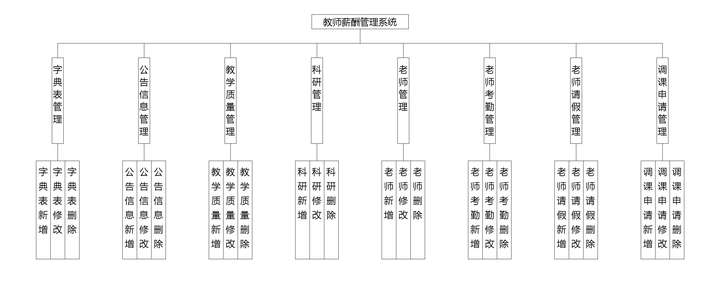

管理员可以管理用户的基本信息，可以管理等功能。管理员功能结构图如下：



图4.1 管理员功能结构图

4.3 数据库设计

4.3.1 数据库设计

数据库设计它是建立在数据库还有它对应的应用系统的一门技术，只要是信息系统开发还有系统建设，都会用到数据库设计，但是这个数据库设计并不是很简单就可以完成的，设计期间会遇到很多麻烦事，在设计期间需要考虑再考虑，逐步完善。主要内容也就是把数据库里面的对象还有对象之间的联系进行系统规划操作，还有把他们结构化的过程。

4.3.2 数据库E-R 图

E-R 图分成三部分内容，分别是实体，实体的属性以及实体之间的关系这三个部分的内容，通常长方形表示的就是实体，椭圆形表示的就是属性，菱形表示的就是关系了。在E-R 图里面，实体就是对象，比如学生，人，音乐等都能代表实体，实体都具备自己的成员，比如张三就是学生实体里面的成员。一个学生会具有自己的姓名，年龄，出生日期等信息，这些信息就是学生这个实体的属性，因此E-R 图属性代表的就是数据对象具备的属性，E-R 图的关系就是实体跟实体之间的关系了，比如学生跟课程会存在一定的关系，这种关系使用菱形进行表示。

（1）下图是公告信息实体和其具备的属性。



公告信息实体属性图

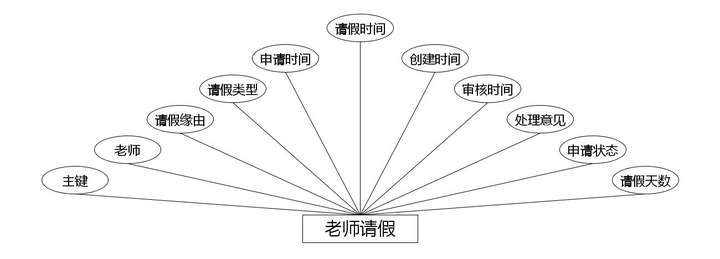

（2）下图是老师请假实体和其具备的属性。



老师请假实体属性图

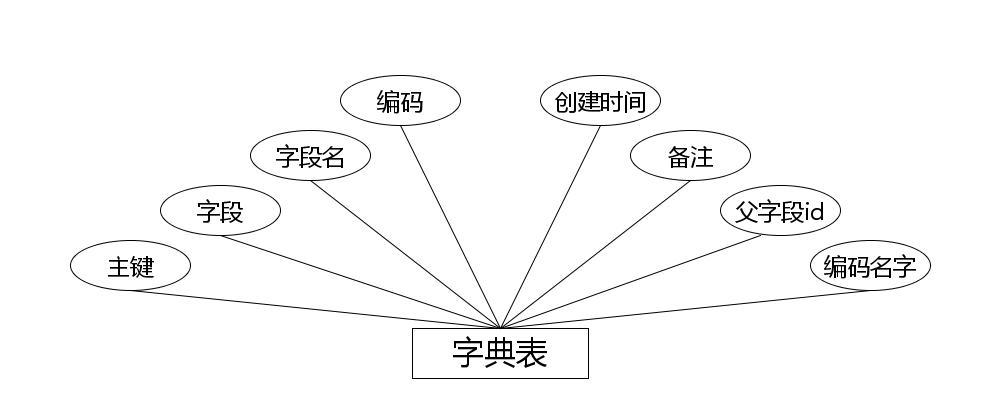

（3）下图是字典表实体和其具备的属性。



字典表实体属性图

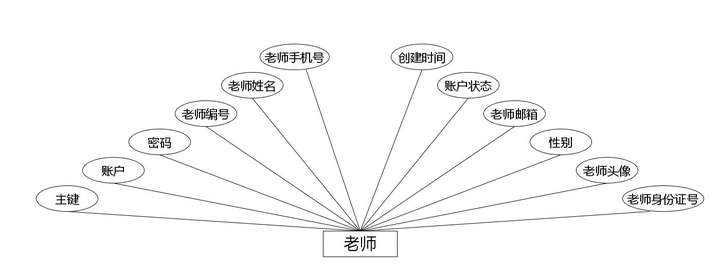

（4）下图是老师实体和其具备的属性。



老师实体属性图

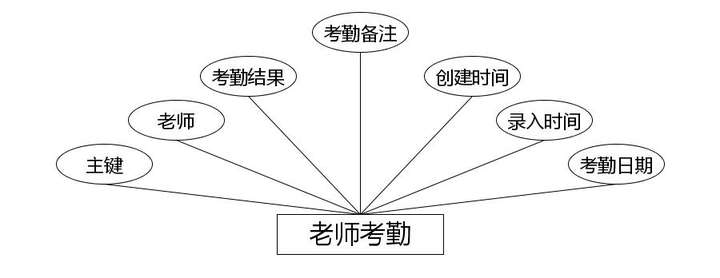

（5）下图是老师考勤实体和其具备的属性。



老师考勤实体属性图

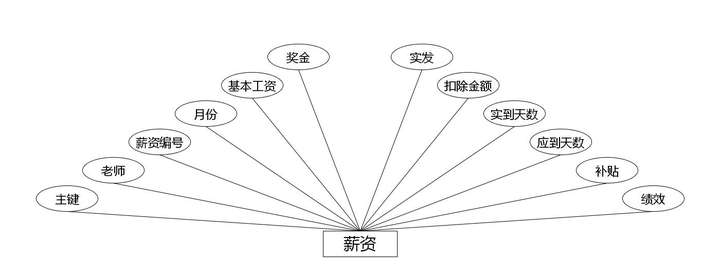

（6）下图是薪资实体和其具备的属性。



薪资实体属性图

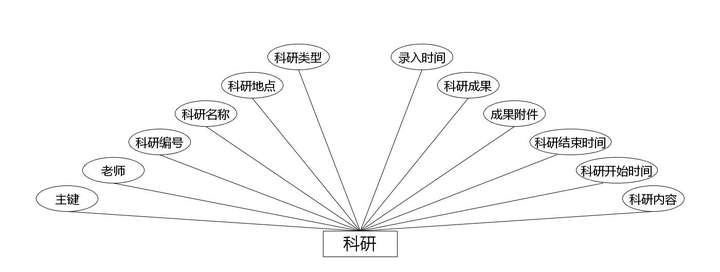

（7）下图是科研实体和其具备的属性。



科研实体属性图

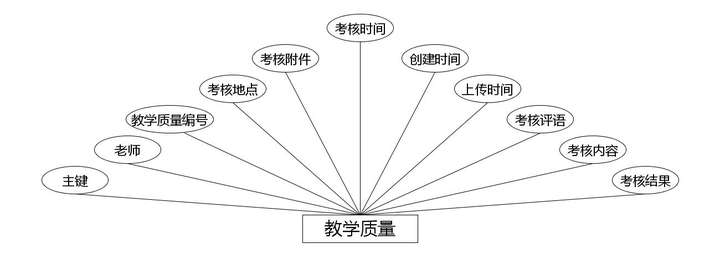

（8）下图是教学质量实体和其具备的属性。



教学质量实体属性图

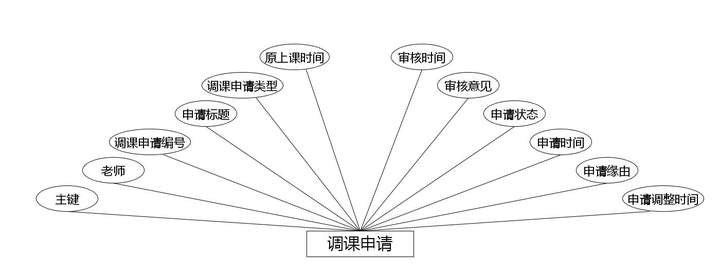

（9）下图是调课申请实体和其具备的属性。



调课申请实体属性图

4.3.3 数据库表设计

数据库里面的数据表存放的就是各种数据记录，我们在进行系统增删改查操作时，其实也是在对应数据表里面进行的增删改查操作，一个好的数据库能够缩短信息处理时间，所以说数据库的设计工作不容小觑，数据库里面设置哪些表，表里面的字段设计以及字段类型和字段长度等信息都要考虑周到才行，比如时间这个字段，它的数据类型就不能是int型，不然在系统操作中就会弹出输入数据格式不符合要求的报错提示。下面简单介绍教师薪酬管理系统的一些数据表。

表4.1字典表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2公告信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	gonggao_name	String	公告名称	是
3	gonggao_photo	String	公告图片	是
4	gonggao_types	Integer	公告类型	是
5	insert_time	Date	发布时间	是
6	gonggao_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.3教学质量表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_id	Integer	老师	是
3	jiaoxuezhiliang_uuid_number	String	教学质量编号	是
4	jiaoxuezhiliang_address	String	考核地点	是
5	jiaoxuezhiliang_file	String	考核附件	是
6	jiaoxuezhiliang_time	Date	考核时间	是
7	jiaoxuezhiliang_types	Integer	考核结果	是
8	jiaoxuezhiliang_content	String	考核内容	是
9	jiaoxuezhiliang_pingyu_content	String	考核评语	是
10	insert_time	Date	上传时间	是
11	create_time	Date	创建时间	是

表4.4科研表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_id	Integer	老师	是
3	keyan_uuid_number	String	科研编号	是
4	keyan_name	String	科研名称	是
5	keyan_address	String	科研地点	是
6	keyan_types	Integer	科研类型	是
7	keyan_content	String	科研内容	是
8	keyan_kaishi_time	Date	科研开始时间	是
9	keyan_jieshu_time	Date	科研结束时间	是
10	keyan_chengguo_file	String	成果附件	是
11	keyan_chengguo_content	String	科研成果	是
12	insert_time	Date	录入时间	是
13	create_time	Date	创建时间	是

表4.5老师表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_uuid_number	String	老师编号	是
3	laoshi_name	String	老师姓名	是
4	laoshi_phone	String	老师手机号	是
5	laoshi_id_number	String	老师身份证号	是
6	laoshi_photo	String	老师头像	是
7	laoshi_email	String	老师邮箱	是
8	jinyong_types	Integer	账户状态	是
9	create_time	Date	创建时间	是

表4.6老师考勤表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_id	Integer	老师	是
3	laoshikaoqin_types	Integer	考勤结果	是
4	laoshikaoqin_content	String	考勤备注	是
5	kaoqin_time	Date	考勤日期	是
6	insert_time	Date	录入时间	是
7	create_time	Date	创建时间	是

表4.7老师请假表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_id	Integer	老师	是
3	laoshiqingjia_text	String	请假缘由	是
4	laoshiqingjia_types	Integer	请假类型	是
5	insert_time	Date	申请时间	是
6	laoshiqingjia_time	Date	请假时间	是
7	laoshiqingjia_number	Integer	请假天数	是
8	laoshiqingjia_yesno_types	Integer	申请状态	是
9	laoshiqingjia_yesno_text	String	处理意见	是
10	laoshiqingjia_shenhe_time	Date	审核时间	是
11	create_time	Date	创建时间	是

表4.8调课申请表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_id	Integer	老师	是
3	tiaoke_uuid_number	String	调课申请编号	是
4	tiaoke_name	String	申请标题	是
5	tiaoke_types	Integer	调课申请类型	是
6	tiaoke_yuan	String	原上课时间	是
7	tiaoke_xian	String	申请调整时间	是
8	tiaoke_content	String	申请缘由	是
9	insert_time	Date	申请时间	是
10	tiaoke_yesno_types	Integer	申请状态	是
11	tiaoke_yesno_text	String	审核意见	是
12	tiaoke_shenhe_time	Date	审核时间	是
13	create_time	Date	创建时间	是

表4.9薪资表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	laoshi_id	Integer	老师	是
3	xinzi_uuid_number	String	薪资编号	是
4	xinzi_month	String	月份	是
5	jiben_jine	BigDecimal	基本工资	是
6	jiangjin_jine	BigDecimal	奖金	是
7	jixiao_jine	BigDecimal	绩效	是
8	butie_jine	BigDecimal	补贴	是
9	yingdao_number	Integer	应到天数	是
10	shidao_number	Integer	实到天数	是
11	kouchu_jine	BigDecimal	扣除金额	是
12	shifa_jine	BigDecimal	实发	是
13	xinzi_content	String	备注	是
14	insert_time	Date	添加时间	是
15	create_time	Date	创建时间	是

表4.10管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	员工名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

第五章 系统实现

5.1 管理员功能模块的实现

5.1.1 老师列表

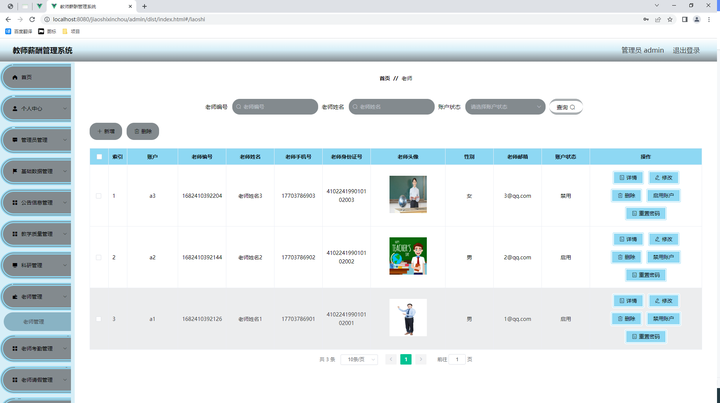

如图5.1显示的就是老师列表页面，此页面提供给管理员的功能有：查看老师、新增老师、修改老师、删除老师等。



图5.1 老师列表页面

5.1.2 公告信息管理

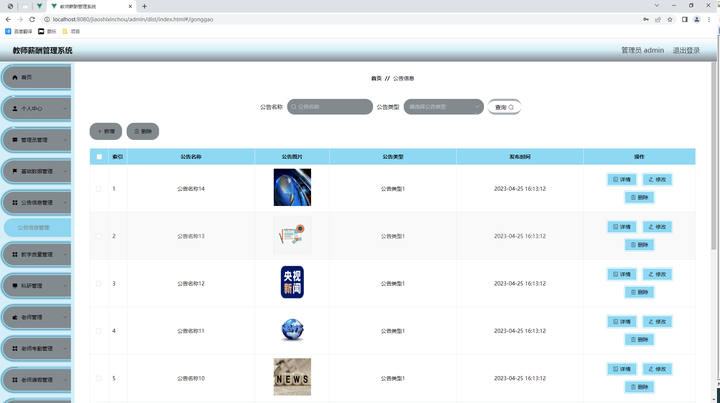

管理员可以对公告信息进行管理，可以新增公告信息,修改公告信息,删除无效的公告信息。公告信息管理界面如图5.2所示。



图5.2 公告信息管理页面

5.1.3 公告类型管理

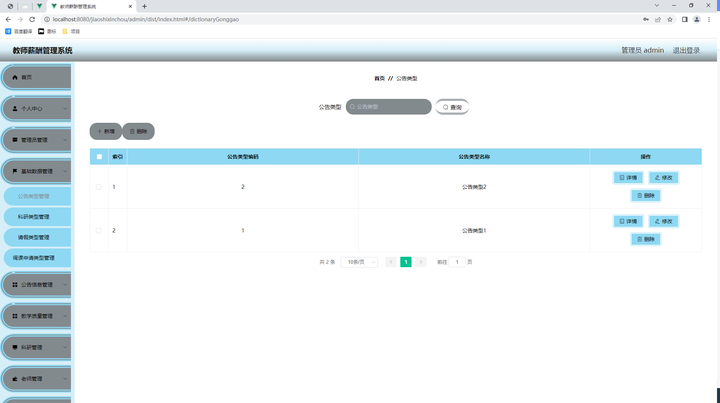

公告类型管理页面显示所有公告类型，在此页面既可以让管理员添加新的公告信息类型，也能对已有的公告类型信息执行编辑更新，失效的公告类型信息也能让管理员快速删除。下图就是公告类型管理页面。公告类型管理界面如图5.3所示。



图5.3公告类型管理界面

5.1.4 科研管理

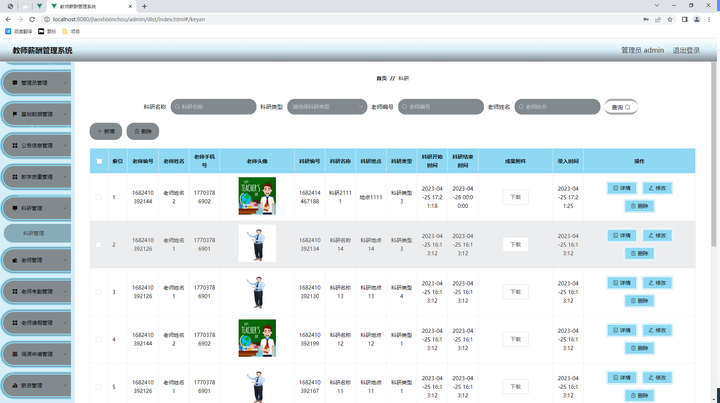

如图5.4显示的就是科研管理页面，此页面提供给管理员的功能有：新增科研,修改科研,删除科研。



图5.4科研管理页面

5.1.5 科研类型管理

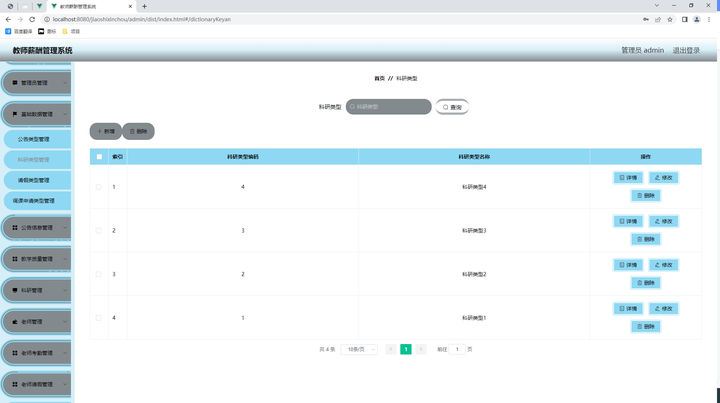

如图5.5显示的就是科研类型管理页面，此页面提供给管理员的功能有：新增科研类型,修改科研类型,删除科研类型。



图5.5 科研类型管理页面
