【STM32Cube HAL】外部中断（三）

 实验内容：通过按键触发外部中断，LED灯电平翻转。

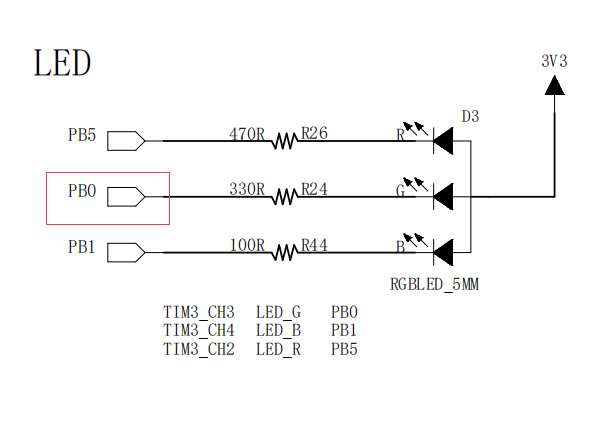

一、原理图

 二、 CubeMX配置

Step1.打开 STM32CubeMX，点击“New Project”，选择芯片型号，STM32F103VETx。

 Step2.选择时钟源，并配置时钟树。选择Crystal/Ceramic Resonator，并配置系统时钟为72M。



Step3.配置SYS，我们这里选择的是Serial Wire。（正常情况配置不配置不影响，debug可以使用。但是你不可以把这两个引脚用于其他复用功能，如果用于其他复用功能，debug就不起作用了。）



Step4.  通过搜索框添加我们需要使用的IO口进行简单的配置。然后根据以下步骤到相应栏中进行具体信息配置，主要配置按键引脚PA0为外部中断，上升沿触发，既不上拉也不下拉；PB0为推挽输出，既不上拉也不下拉，低速，默认输出高电平。同时使能外部中断源。



 到这里关于相关配置基本已经完成，只需要根据之前文章《STM32Cube HAL:GPIO输入/输出（一）》Step4-Step8，设置相关工程参数和生成代码。

三、添加功能代码

在main.c写入中断回调函数：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if(GPIO_Pin==GPIO_PIN_0)//同时多个外部中断时用于区分
	{
		HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);//输出电平翻转函数
	}
}

由于该实验较为简单，只需在配置完CubeMX以后写一个回调函数，就可以实现我们需要的功能。该实验旨在让我们了解配置外部中断的过程。

在使用中断回调函数的时候我们总能看到自带的回调函数用__weak修饰，这属于弱定义的形式。里面的注释“NOTE:…”描述是，“该函数不应被修改，如果需要回调，则可以在用户文件中实现。”也就是说，要在用户文件中重写该函数。
