端口复用
STM32有很多的内置外设，这些外设的外部引脚都是与GPIO复用的。也就是说，一个GPIO如果可以复用为内置外设的功能引脚，那么当这个GPIO作为内置外设使用的时候，就叫做复用。

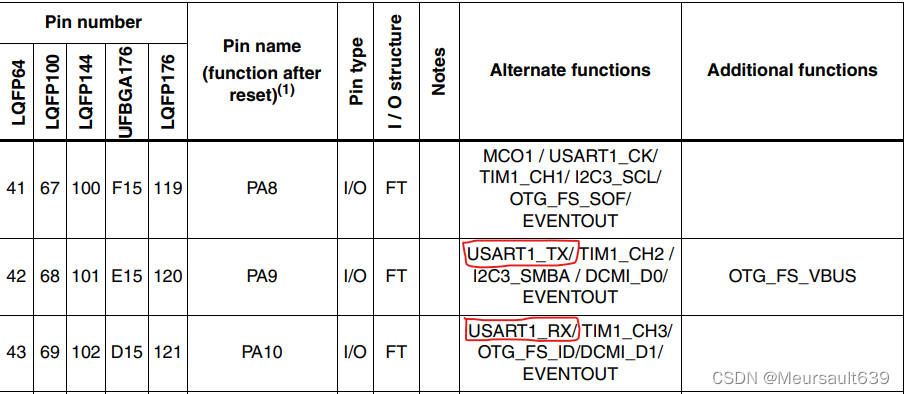

例如串口1的发送接收引脚是PA9,PA10，当我们把PA9,PA10不用作GPIO，而用做复用功能串口1的发送接收引脚的时候，叫端口复用

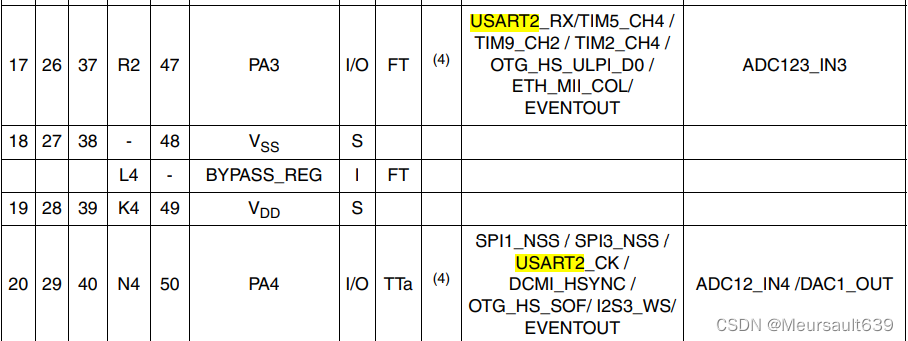

那我们如何去寻找我们所需要的串口引脚呢？当然需要去查看芯片手册啦！比如我们去寻找串口２的引脚，搜索一下USART２，就能出现啦！然后找到对应引脚就好啦！
端口复用映射原理
- STM32F4系列微控制器IO引脚通过一个复用器连接到内置外设或模块。该复用器一次只允许一个外设的复用功能（AF）连接到对应的IO口。这样可以确保共用同一个IO引脚的外设之问不会发生沖突。
- 每个IO引脚都有一个复用器，该复用器采用16路复用功能输入（AF０到AF15）可通过GPIOx AFRL（针对引脚0-7）和GPIOx AFRH（针对引脚8-15）奇存器对这些输入进行配置，每四位控制一路复用。

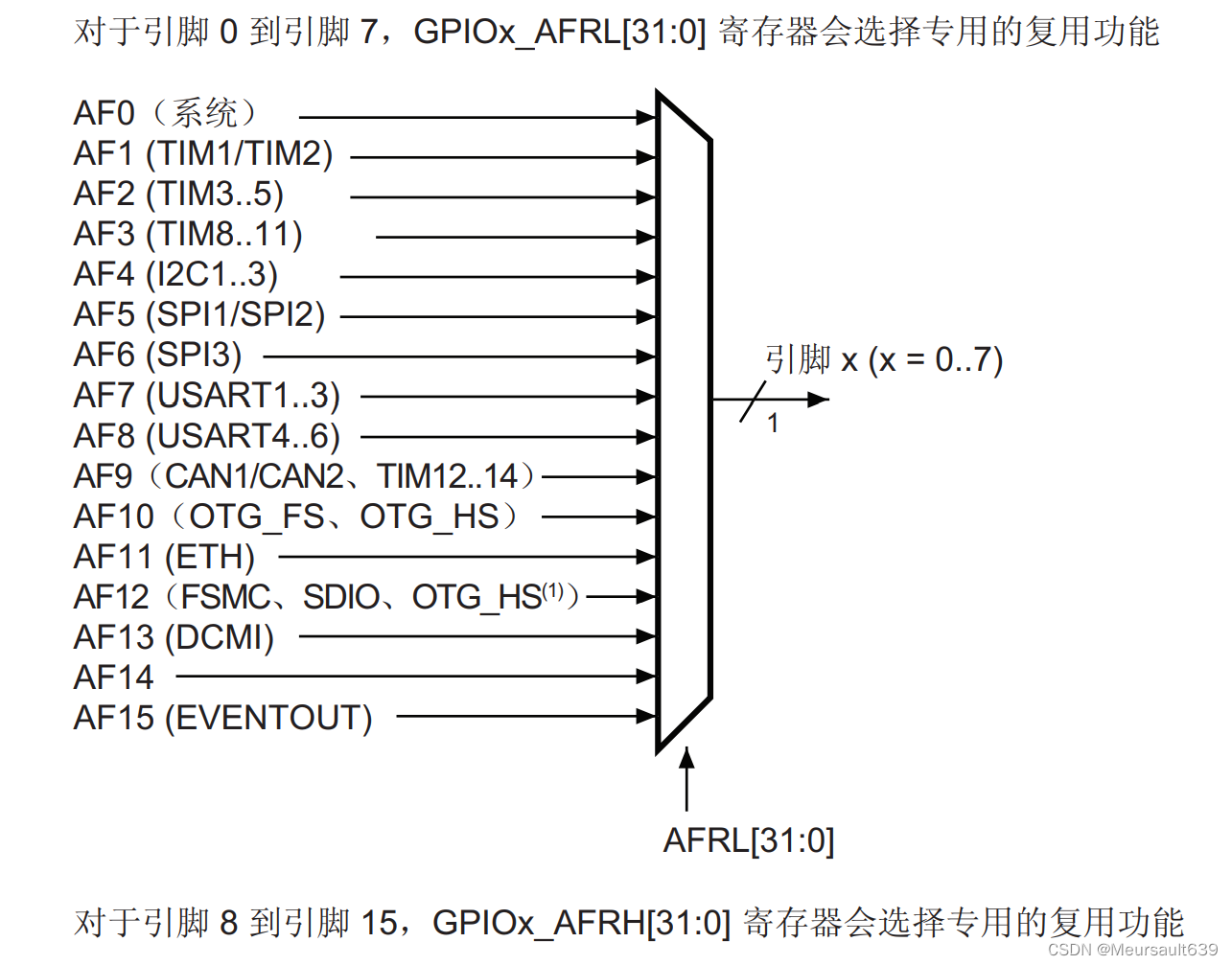

GPIOx AFRL
GPIOx AFRH

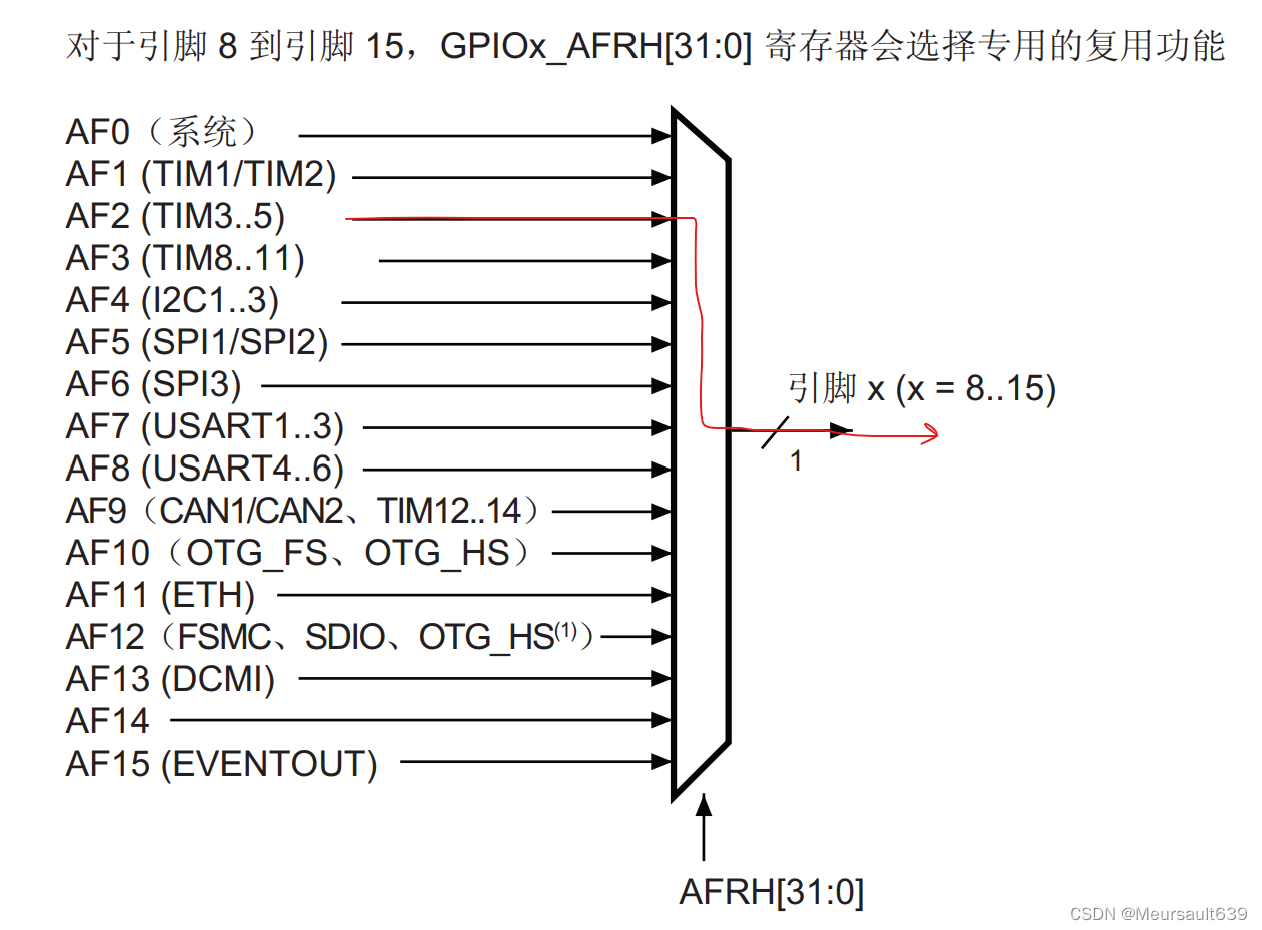

比如我们要选择定时器３，只需要AFRH选择AF２，就实现了端口的复用。那么如何进行选择呢？这个时候就要用到我们的AFRL寄存器以及AFRH寄存器了！

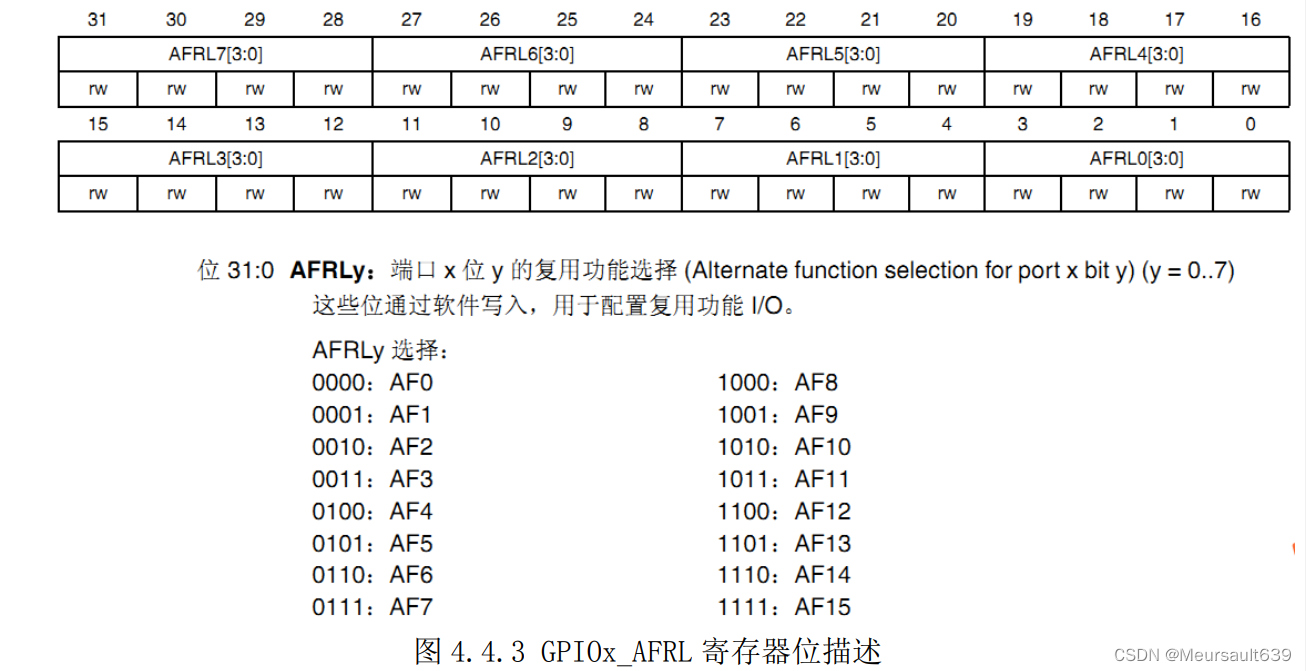

从表中可以看出，32 位寄存器 GPIOx_AFRL 每四个位控制一个 IO 口，所以每个寄存器控制 32/4=8 个 IO 口。寄存器对应四位的值配置决定这个 IO 映射到哪个复用功能 AF。
对于外设复用功能的配置，除了 ADC 和 DAC 要将 IO 配置为模拟通道之外其他外设功能一律 要配置为复用功能模式，这个配置是在 IO 口对应的 GPIOx_MODER 寄存器中配置的。同时要配 置 GPIOx_AFRH 或者 GPIOx_AFRL 寄存器，将 IO 口通过复用器连接到所需要的复用功能对应的 AFx。 接下来，我们通过一个打开串口１的例子来说明一下整个流程！
流程
- 首先,我们要使用 IO 复用功能外设，必须先打开对应的 IO 时钟和复用功能外设时钟。
/*使能 GPIOA 时钟*/
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);
/*使能 USART1 时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);- 其次，我们在 GIPOx_MODER 寄存器中将所需 IO（对于串口 1 是 PA9,PA10）配置为复用功能（ADC 和 DAC 设置为模拟通道）。
- 再次,我们还需要对 IO 口的其他参数，例如类型，上拉/下拉以及输出速度。 上面两步，在我们库函数中是通过 GPIO_Init 函数来实现的，参考代码如下：
／*GPIOA9 与 GPIOA10 初始化*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度 50MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化 PA9，PA10- 最后，我们配置 GPIOx_AFRL 或者 GPIOx_AFRH 寄存器，将 IO 连接到所需的 AFx。 这些步骤对于我们使用库函数来操作的话，是调用的 GPIO_PinAFConfig 函数来实现的。具 体操作代码如下：
/*PA9 连接 AF7，复用为 USART1_TX */
GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1);
/* PA10 连接 AF7,复用为 USART1_RX*/
GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1);对于GPIO_PinAFConfig（）函数，第一个参数是哪个GPIO，第二个参数为GPIO几，第三个就是确定哪个功能的，还是蛮好理解的。
