前言
前面十章节都是讲解的Simulation 功能 从这一章节开始讲解 Analysis Window ，今天先简单聊下 Statistics Window
添加静态窗口（Statistics Window）
1, 如下图所示， 先把 Measurement Setup 窗口调出来
2，在端点出右键插入CAN Statistics Window（不同总线会插入不同类型的，这里工程是CAN总线）
3，如下图，展现的是系统默认的参数，这个是可以调试的，后面我们会把不care的参数都去掉
4，下图是是上面这些参数的解释，很多参数平时也用不到，这里我们关注先下面标红的四个参数，接下来我们在实际工程中观察下

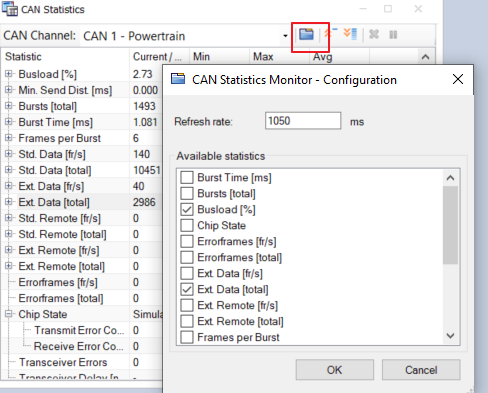

5，通过点击configration 按钮我们可以选择只需要的参数
6，首先我们的工程有两路总线组成（CAN-FD和CAN)我们把工程RUN起来，可以通过窗口可以看到参数的变化
能够看得到值，不是我们的目的，我们需求在脚本中怎么拿到这些参数值呢，比如我们有时候需要实时检测总线中是否有errorFrames，总线的bus load是不是过高等等。
7，当我们插入一个 CAN Statistics Window 之后，系统就会自动添加相关系统变量到工程中，这样我们直接访问这些系统变量就可以了。
8，我们右键插入一个Program Node

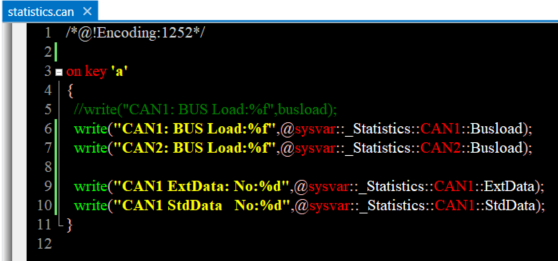

9,然后在这里插入的节点中，输入下面的代码，
10，我们 RUN 起来工程，按键‘a’就可以打印出参数了：
————————————————
