相信大家点开这篇文章，应该也或多或少知道PlatEMO这个平台，PlatEMO现在也逐步成为学习多目标优化方向的baseline,在这个平台更方便、更便捷，也能够同时对其他算法进行对比。基于目前实验任务，现在需要熟悉PlatEMO这个平台，并想要把实际研究问题进行运用，现在先简要介绍一下PlatEMO这个MATLAB平台。

PlatEMO 简介

在这里插入图片描述
PlatEMO是由田野等学者共同开发的基于MATLAB多目标进化平台，主要优点：

100+开源进化算法
200+开源多目标测试问题
强大的图形用户界面，可并行执行实验
通过一键操作生成Excel或LaTeX表格格式的结果
将继续包含最先进的算法

包含了50种多目标优化算法，110个多目标优化问题。
在这里插入图片描述

显示了PlatEMO在一些具有3个目标的MOP的帕累托最优前沿上采样的参考点，而其他任何现有的EMO库都没有提供这样的参考点。

同时也跟现有的5个库进行对比

PlatEMO提供了多种不同类型的MOEA和MOPS，其中MOEA的类型包括遗传算法、差分算法、粒子群优化算法、模因算法、分布估计算法、代理辅助进化算法以及多目标、多目标、组合、大规模和昂贵的MOPS优化问题。

PlatEMO体系结构

文件介绍

PlatEMO根目录下有六个文件夹和一个接口函数main.m。
在这里插入图片描述

\Algorithms：用于存储PlatEMO中的所有MOEA，其中每个MOEA都有一个独立子文件夹，所有相关功能都在其中。如上图可以看到，子文件夹\Algorithms\NSGA-II包含三个函数NSGAi.m
CrowdingDistance.m和Environment-Selection.m，它们分别用于执行主循环、计算拥挤距离和执行NSGA-II的环境选择。
\Problems：包含许多用于存储基准MOPS的子文件夹。如上图可以看到,子文件Problems\DTLZ包含15个DTLZ测试问题.
\Operators:存储所有运算符
\Metrics:性能指标
\Public:用于存储一些公共类和函数，如GLOBAL.m和INDIVIDUAL.m，这是PlatEMO中的两个类，分别表示参数设置和个人定义。
\GUI存放了创建PlatEMO图形用户界面的所有功能，用户无需阅读或修改。

体系结构

PlatEMO也有一个简单的体系结构，它只涉及两个类，即全局类GLOBAL和个体类INDIVDUAL，用于存储所有参数并连接所有组件(例如MOEA、MOPS和操作符)。
所有算法函数的统一接口。
GLOBAL:表示所有的参数设置，包括MOEA函数算法的处理、MOP函数问题的处理、算子函数操作符的处理以及与环境有关的其他参数(种群大小、目标数量、决策变量的长度、适应度评估的最大次数等)。例如：方法Initialization()可以生成指定大小的随机初始种群，方法Variation()可以生成一组具有指定父代的子代。在这里插入图片描述
INDIVDUAL：它的对象完全是MOEA中的个体，单个对象包含四个属性，即dec、obj、con和add，dec是单个对象的决策变量数组，是在实例化对象时分配的。obj和con分别存储在分配了dec之后计算的个体的目标值和约束值。属性add用于存储某些特殊操作符的个体的附加属性。

PlatEMO运行原理

在没有图形用户界面的情况下，PlatEMO运行MOEA的顺序图。在这里插入图片描述

接口main.m首先调用算法函数(例如，NSGAI.m)，
该算法通过调用其方法Initialization()从全局对象获得初始种群(即，单个对象的数组)。
算法开始进化，直到满足终止准则，其中以适应度评估的最大次数作为PlatEMO中所有MOEA的终止准则。
在一般MOEA的每一代中，执行交配池选择，以便从当前种群中选择一定数量的父代，然后使用这些父代通过调用全局对象的方法Variation()来生成后代。
Variation()将父代传递给运算符函数(例如，dem)，该函数用于根据父代计算子代的决策变量。
操作符函数调用单个类来实例化子代对象，其中子代的目标值是通过调用问题函数(例如，DTLZ1.m)来计算的。
该算法在得到子代后，对当前种群和子代进行环境选择，为下一代选择种群。
当实例化的个体对象数量超过适应度评估的最大数量时，算法将终止，并输出最终种群。

下载+运行PlatEMO

下载

PlatEMO 2.9的发行要点，添加一种用于约束优化的算法（即CMOEA-MS），一种用于大规模优化的算法（即DGEA），一种用于昂贵的优化的算法（即MESMO）和一种用于特征选择的算法（即DAEA）。该平台目前有122种算法。
下载地址：https://github.com/BIMK/PlatEMO
本人之前也上传到csdn上，需要直接访问即可https://download.csdn.net/download/qq_36317312/12889129

运行PlatEMO

PlatEMO提供了两种运行方式：

是在没有输入参数的情况下调用main()接口，就可以在图形用户界面上运行，然后用户可以通过简单的一键操作对拖把执行MOEA；(without GUI)
是可以在没有图形用户界面的情况下运行，用户可以通过带输入参数的main()调用main()在拖把上执行一次MOEA。(GUI)

命令模式

通过调用main(‘name’,value,‘name’,value,…)直接运行指定算法、问题和设置
在这里插入图片描述
-algorithm. 要执行的MOEA的函数。
-problem. 待解决的MOP。
-N. MOEA的种群规模。注意，它被固定在某些MOEAs(例如moea .m)中的某些特定值上，因此这些MOEAs的实际种群大小可能并不完全等于这个参数。
-M. MOP的目标数目。注意，在不可伸缩的MOPs(例如ZDT1.m)中，目标的数量是恒定的，因此这个参数对于这些MOPs是无效的。
-D. MOP决策变量的个数。注意，在某些MOP中，决策变量的数量是常量或固定到某些特定整数上的(例如：ZDT5.m)，因此决策变量的实际数量可能并不完全等于这个参数。
-evaluation. 函数评价的最大数目。
-run. 运行数。如果用户希望为相同的算法、问题、M和D参数保存多个结果，则在每次运行时修改此参数，使结果的文件名不同。
-save. 保存的种群。如果将该参数设置为0(默认值)，则会在终止后显示结果图;否则，在进化过程中获得的种群将保存在一个名为的文件中Data\algorithm\algorithm_problem_M_D_run.mat。例如：如果save为5并且evaluation是20000，评价数量为4000、8000、12000、16000、20000时得到的种群将被保存。
-outputFcn. 每次生成后调用的函数，通常不需要修改。
注意，用户不需要分配所有参数，因为每个参数都有一个默认值。
下面就简单演示一下

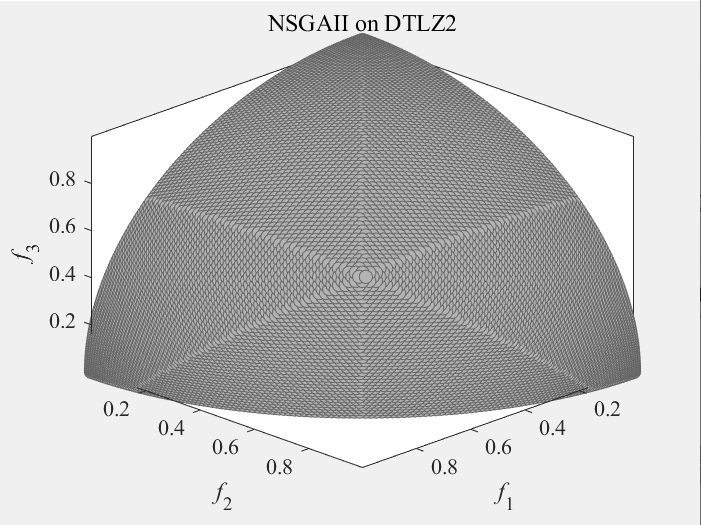

选择的是NSGAII的算法+DTLZ2 的问题，种群大小为100，评价最大数目为10000

main('-algorithm',@NSGA-II,'-problem',@DTLZ2,'-N',100,'-evaluation',10000);

在这里插入图片描述
最终也能看到True PF

图形界面模式（GUI）

通过调用main()可运行图形界面

main()

在这里插入图片描述
测试模式：单个算法运行细节研究

实验模式：多个算法的批量性能对比

具体功能块：

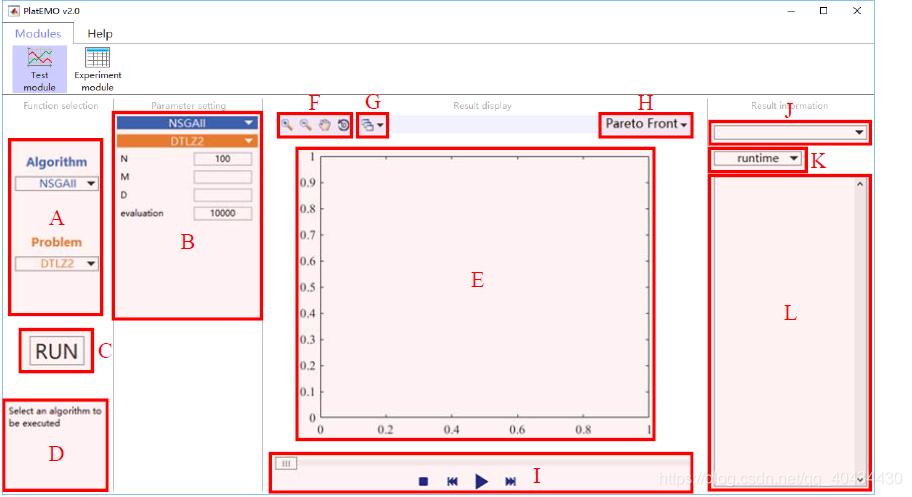

PlatEMO测试模块界面如上图所示。各区域管制的职能如下:
Region A. 选择要执行的MOEA和MOP。
Region B.设置所选MOEA和MOP的参数。每个参数的值应该是一个标量。注意这里的公共参数N,M,D和evaluation都视为MOP的参数。如果将参数设置为空，则该参数将等于其默认值。
Region C.根据当前配置执行MOEA。
Region D.显示光标移动到的区域B中的参数的介绍。
Region E.显示优化过程中的当前种群。
Region F.放大，缩小，平移或旋转E区域的轴。
Region G.在新的标准MATLAB图中打开E区域的坐标轴，可以对坐标轴进行更多的操作，例如保存坐标轴。
Region H.选择要显示在E区域轴线上的数据，包含种群的pareto front，种群的pareto集合，MOP的真实pareto front和任何性能度量的收敛轮廓。
Region I.控制优化过程，即，开始，暂停，停止，后退和前进。
Region J.显示其中一个历史结果。
Region K.显示结果的最终种群的性能度量值。
Region L.显示执行的详细信息。
用户打开测试模块后，首先选择要在A区域执行的MOEA和MOP，并在B区域设置参数，然后按下区域C按钮执行算法。实时种群将显示在E区域的轴线上，用户可以使用I区域的按钮来控制优化过程。算法结束后，通过选择J区域的弹出菜单，可以重新显示所有的历史结果。

在这里插入图片描述

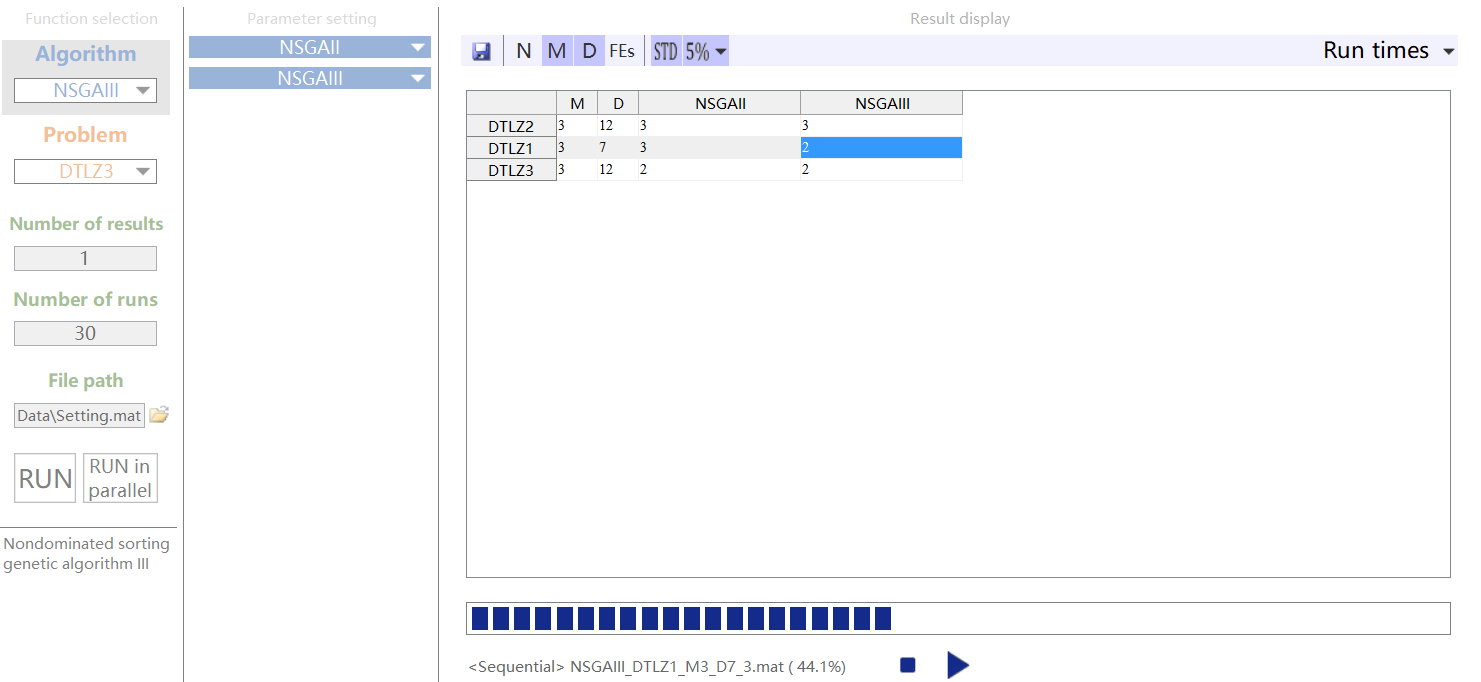

PlatEMO实验模块界面如上图所示。各区域管制的职能如下：
Region A. 选择要执行的MOEA和MOP。
Region B.设置所选MOEA和MOP的参数。MOPs里的每个参数的值都可以是一个向量。因此，MOEAs可以在相同的MOP上以不同的设置执行。
Region C.设置每个文件中保存的种群数量。例如，如果种群大小为5，评估的数量为20000，评价数量为4000，8000，12000，16000和20000时的种群被保存。
Region D.设置每个MOP上每个MOEA的运行次数。
Region E.设置保存实验设置的文件路径。用户还可以打开现有的配置文件来加载实验设置。所有结果都将保存在文件路径的同一文件夹中。
Region F.按顺序或并行执行实验。
Region G.显示实验的统计结果。
Region H.指定表中显示的数据类型。
Region I.将表格保存为Excel或LaTeX格式。
Region J.选择表中显示的数据，包括最终总体的任何性能度量值。
Region K.控制优化过程，即，开始，暂停，停止。
Region L.右键单击一个单元格，以显示种群的Pareto front，种群的pareto集合，或度量值的收敛轮廓。
用户打开实验模块，首先选择在区域A中执行的MOEAs和MOPs，并在区域B中设置它们的参数，在区域C中设置保存的种群数量，在区域D中设置运行的数量。选择需要对比的算法以及问题，最后运行结果可以显示出来，实验结束后，按下I区按钮，可以将表中数据以Excel或LaTeX格式保存。

PlatEMO扩展

PlatEMO的扩展主要是允许用户在其中添加自己的MOEA、MOP、Operators and Performance indicators.

向PlatEMO添加新算法

用户只需按照PlatEMO的要求对其算法的matlab函数的输入和输出稍作修改，并将该函数(.m文件)放在根目录的\Algorithms文件夹中。
可以根据NSGAII主函数源代码的案例研究，来看一下
在这里插入图片描述
MOEA的主函数有一个输入参数和零个输出参数，其中唯一的输入参数表示当前运行的全局对象。然后，通过调用Global.Initialization()生成初始种群，并计算每个个体的非支配前沿数和拥挤距离(第2-4行)。在每一代中，都会调用函数Global.NotT ermination()来检查是否满足终止条件，并将变量Population传递给该函数作为最终输出(第5行)。然后，依次执行交配池选择、后代生成和环境选择(第6-9行)。
除了函数的接口，MOEA至少需要执行以下三个操作：通过Global.Initialization()获取初始种群，通过Global.NotT remination()检查优化状态并输出最终种群，通过Global.Variation()生成后代，其中所有这三个函数都由全局对象提供。

向PlatEMO添加新问题

MOP函数的所有.m文件都存储在\Problems文件夹中，将算法放在根目录下。
选择了DTLZ2的源代码，其中任何MOP所需的公共代码都带有下划线
在这里插入图片描述
NSGAII的函数DTLZ2()包含3个输入参数和1个输出参数。输入参数Operation决定要执行的操作；Global参数表示全局对象；当Operation设置为不同的值时，参数Input有不同的含义，输出参数varargout也有不同的含义。与每次运行中只调用一次的MOEA函数不同，MOP函数可以针对不同的操作调用多次。
MOP函数包含三个独立的操作：生成随机决策变量(第3-10行)，计算目标值和约束值(第11-23行)，以及对真正的帕累托前沿上的参考点进行采样(第24-27行)。

向PlatEMO添加新的运算符和性能指标

基于二进制编码的进化运算符的源代码(即EAbinary.m)，其中运算符函数的.m文件都存储在文件夹\Operators中。运算符函数有两个输入参数，一个表示全局对象(即全局)，另一个表示父代群体(即父代)，它还有一个输出参数表示生成的子代(即子代)。
在这里插入图片描述
源代码可以看出，操作符函数的主要任务是根据Parent的值生成子代，其中EAbinary()执行代码第6-11行的单点交叉和第12-13行的逐位变异。然后，生成并返回子代的各个对象(第14行)。

显示了IGD的源代码，其中所有这些性能指标函数都存储在文件夹\Metrics中。
IGD()的输入参数由两部分组成：总体的目标值(即PopObj)和在真实Pareto前沿上采样的参考点(即Pf)。
在这里插入图片描述
可以使用MATLAB提供的内置函数pDist2()来计算PF中的每个点到PopObj中的点的最小距离的平均值。

这就是PlatEMO平台的大致内容，后期我也会结合自己方向更新一篇关于拓展功能部分，主要是将一些实际应用问题来用多目标优化算法来解决，同时将算法和问题添加到PlatEMO平台中。

非常感谢晓风wangchao的博客，给了我很大的帮助，同时也参考了一些内容，有兴趣大家也可以看一下https://blog.csdn.net/qq_40434430/article/details/88366639

最后看了这篇文章：[1]: Ye Tian, Ran Cheng, Xingyi Zhang, and Yaochu Jin, “PlatEMO: A MATLAB platform for evolutionary multi‐objective optimization [educational forum],” IEEE Computational Intelligence Magazine, 2017, 12(4): 73‐87.
已经上传：https://download.csdn.net/download/qq_36317312/13492629

PlatEMO 3.0版本

添加了20多个单目标进化算法和100多个单目标测试问题。平台目前含有150个算法和339个测试问题，涉及单目标优化、多目标优化、超多目标优化、组合优化、大规模优化、约束优化、多模态优化、昂贵优化、稀疏优化和偏好优化，测试问题包含机器学习、数据挖掘、网络科学、信号处理、调度、经济和工程中的实际问题。
全新开发的整体框架和图形界面，带有更多的模块及更强大的功能；
基于标签的过滤系统，使用户可以准确地选择针对不同类型问题的算法；
更加方便的问题定义方式，用户无需编写独立的代码文件即可自定义问题；
更加多样化的结果展示方式，问题的真实前沿面和可行区域可随种群一起展示；
提供中文用户手册。

中文用户手册已经上传：https://download.csdn.net/download/qq_36317312/15580717
PlatEMO3.0文件资源：https://download.csdn.net/download/qq_36317312/15580736
有需要的小伙伴,也可以访问BIMK实验室的github链接：https://github.com/BIMK/PlatEMO
