1. 存储分类

随着主机、磁盘、网络等技术的发展，对于承载大量数据存储的服务器来说，服务器内置存储空间，或者说内置磁盘往往不足以满足存储需要。因此，在内置存储之外，服务器需要采用外置存储的方式扩展存储空间。

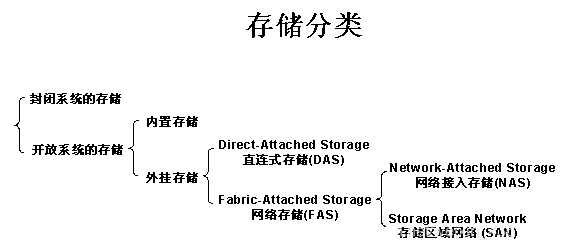

按照存储服务方式：直连存储（DAS）、网络直连存储（NAS）、和存储区域网络（SAN）

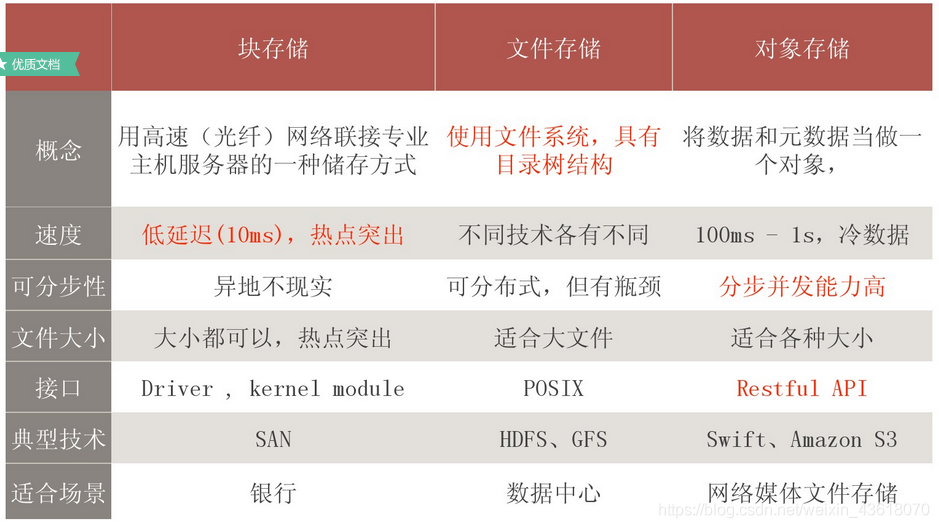

按照物理存储形态：块存储、文件存储、对象存储、表格存储

块存储和文件存储是我们比较熟悉的两种主流的存储类型，而对象存储（Object-based Storage）是一种新的网络存储架构，基于对象存储技术的设备就是对象存储设备（Object-based Storage Device）简称OSD ；其中本质是一样的，底层都是块存储，只是在对外接口上表现不一致，分别应用于不同的业务场景。

参考文献：网络存储结构简明分析—DAS、NAS和SAN 三者区别 - 飞雪飘鸿-熊伟 - 博客园

2. 存储特性

2.1 存储架构

2.1.1 直接附加存储设备

DAS(Direct Attached Storage) 这是最简单的存储类型，我们的个人电脑都属于这种，就是磁盘（或磁盘阵列RAID或者磁盘簇）直接接在主机的总线上。常见的DAS协议是SCSI和SATA，磁盘是管理DAS的主要单位。

优点
- DAS购置成本低，配置简单，使用过程和使用本机硬盘并无太大差别，对于服务器的要求仅仅是一个外接的SCSI口，因此对于小型企业很有吸引力。
缺点
- 服务器本身容易成为系统瓶颈
- 服务器发生故障，数据不可访问，数据备份操作复杂
- 对于存在多个服务器的系统来说，设备分散，不便管理
- 多台服务器使用DAS时，存储空间不能在服务器之间动态分配，可能造成相当的资源浪费

2.1.2 网络附加存储服务器

NAS(Network Attached Storage)是专用数据存储服务器，包括存储器件和内嵌系统软件，可跨平台文件共享功能。客户通过远程过程调用访问网络连接存储，如UNIX系统的NFS或 Windows 机器的 CIFS。远程过程调用通过IP网络（通常为向客户传输数据的局域网 LAN）的TCP或UDP来进行，特点是性价比高。它主要通过NFS或CIFS命令集访问数据，以文件为传输协议，通过TCP/ IP实现网络化存储，扩展性好、价格低、用户易管理。目前在教育、政府、企业等数据存储应用较广。典型设备有，FTP、NFS服务器。文件系统是管理NAS的主要单位。

优点
- 克服文件无法共享的问题，共享方便
- NAS作为瘦服务器系统，易于安装和部署，管理使用也很方便
- 随便1台机器就可以，不需要专用的SAN网络，因此对硬件要求很低，软件成本也不高
缺点
- 由于NAS的协议开销高、带宽低、延迟大，不利于在高性能集群中应用
- 由于存储数据通过普通数据网络传输，因此易产生数据泄漏等安全问题
- 由于存储数据通过普通数据网络传输，因此易受网络上其它流量的影响
- 存储只能以文件方式访问，而不能像普通文件系统一样直接访问物理数据块，因此会在某些情况下严重影响系统效率，比如大型数据库就不能使用NAS

2.1.3 专用存储区域网络

SAN(Storage Area Network)实际是一种专门为存储建立的独立于TCP/IP网络之外的专用网络。简而言之，它是通过光纤通道连接到一群计算机上，建立专用于数据存储的区域网络；在SAN的环境系统中，管理员可以把一组硬盘或者这组硬盘的某部分组成逻辑单元(LUN：Logic Unit)，因此相对于外界来说，LUN就是像一块硬盘。

优点
- 随着存储容量的增长，SAN允许企业独立地增加他们的存储容量
- 允许任何服务器连接到存储阵列，不管数据放在哪里，服务器都可以直接存取所需的数据
- SAN具有更高的带宽。除了FC连接，还有ISCSI以及SAS接口，容易实现物理分离的存储
缺点
- 价格昂贵。不论是SAN阵列柜还是SAN必须的光纤通道交换机价格都是十分昂贵的
- 需要单独建立光纤网络，异地扩展比较困难

NAS与SAN的分析与比较

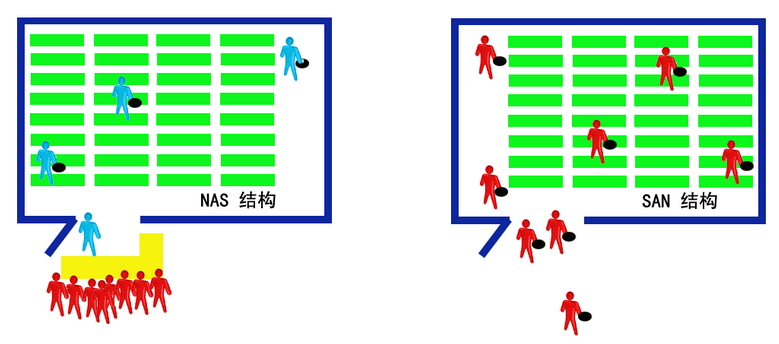

我们把网络存储比喻成一个仓库，红色小人表示数据连接，大家看到左边NAS结构中，SMB协议就是该仓库的管理员（兰色小人），每个连接都需要确认，由内部人员进入仓库获得资源后转交个请求人，内部人员的数量有限，不能满足过多的负载。而在右边SAN结构中(FC-SAN和IP-SA N 都是这样机理），没有内部服务人员，仓库的使用不需要过多的管理，每个连接请求通过一种有效的有秩序的规定来进行数据的交换，在这种“秩序”下，“仓库”可以为用户提供最大限度的服务。

2.2 存储类型

2.2.1 块存储

块存储我们简单的理解就是一块一块的硬盘，直接挂载在主机上，在主机上我们能够看到的就是一块块的硬盘以及硬盘分区。从存储架构的角度而言，块存储又分为直连式存储和存储区域网络两类。典型设备：磁盘阵列、硬盘，例如：磁盘阵列里面有5块硬盘，然后可以通过划逻辑盘、做Raid、或者LVM等方式逻辑划分出N个逻辑的硬盘。但是逻辑盘和物理盘是两个完全不同的概念。假设每个硬盘100G，共有5个硬盘，划分为逻辑盘也为5个，每个100G，但是这5个逻辑盘和原来的5个物理盘意义完全不同了。

例如第一个逻辑盘第一个20G可能来自物理盘1，第二个20G来自物理盘2，所以逻辑盘是多个物理盘逻辑虚构出来的硬盘。接着块存储会采用映射的方式将这几个逻辑盘映射给主机，主机上面的操作系统会识别到有5块硬盘，但是操作系统是无法区分到底是物理盘还是逻辑盘，它一概就认为只是5块裸的物理硬盘而已，跟直接拿一块物理硬盘挂载到操作系统没区别，至少操作系统感知上没有区别的。在此方式下，操作系统还需要对挂载的裸硬盘进行分区、格式化后，才能使用，与平常主机内置的硬盘无差异。

优点
- 这种方式的好处当然是因为通过了Raid与LVM等手段，对数据提供了保护
- 可以将多块廉价的硬盘组合起来，称为一个大容量的逻辑盘对外提供服务，提高了容量
- 写入数据时，由于多块磁盘组合出来的逻辑盘，所以几块硬盘并行写入的，提升读写效率
- 块存储采用SAN架构组网，传输速度和封装协议原因，使得传输速度和读写效率得到提升
缺点
- 采用SAN架构组网，需要额外为主机购买光纤通道卡，还要购买光纤交换机，造价成本高
- 主机之间数据无法共享，在服务器不做集群的情况下，块存储裸盘映射给主机，在格式化使用后，对于主机来说相当于本地盘，那么主机A的本地盘根本不能给主机B去使用，无法共享数据
- 不利于不同操作系统主机间的数据共享：因为操作系统使用不同的文件系统，格式化后，不同的文件系统间的数据是共享不了的。例如一台win7，文件系统是FAT32/NTFS，而linux是EXT4，EXT4是无法识别NTFS的文件系统的

参考文献：块存储、文件存储、对象存储意义及差异 - hukey - 博客园

2.2.2 文件存储

文件存储，我们指的是在文件系统上的存储，也就是主机操作系统中的文件系统。我们知道，文件系统中有分区，有文件夹，子文件夹，形成一个自上而下的文件结构；文件系统下的文件，用户可以通过操作系统中的应用程序进行打开、修改等操作，如打开word、编辑word。从架构上来说，文件存储提供一种NAS架构，使得主机的文件系统不仅限于本地的文件系统，还可以连接基于局域网的共享文件系统。主要操作对象是文件和文件夹，数据组织方式是目录树；文件系统的接口基于POSIX，涉及的文件相关的接口包括：LOOKUP/ACCESS/READ/WRITE/CREATE /REMOVE /RENAME等。文件夹相关的接口包括：MKDIR/RMDIR/READDIR等；

参考文献：什么是文件存储NAS - 文件存储 NAS - 阿里云

2.2.3 对象存储

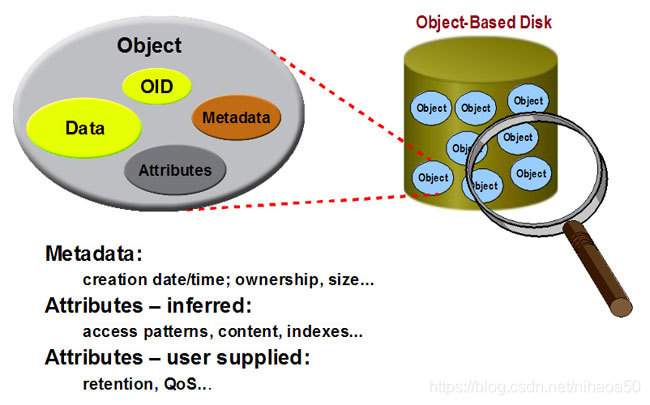

对象存储是面向对象/文件的、海量的互联网存储，它也可以直接被称为“云存储”。对象尽管是文件，它是已被封装的文件（编程中的对象就有封装性的特点），也就是说，在对象存储系统里，你不能直接打开/修改文件，但可以像ftp一样上传文件，下载文件等。另外对象存储没有像文件系统那样有一个很多层级的文件结构，而是只有一个“桶”（bucket）的概念（也就是存储空间），“桶”里面全部都是对象，是一种非常扁平化的存储方式。其最大的特点就是它的对象名称就是一个域名地址，一旦对象被设置为“公开”，所有网民都可以访问到它；它的拥有者还可以通过REST API的方式访问其中的对象。因此，对象存储最主流的使用场景，就是存储网站、移动app等互联网/移动互联网应用的静态内容（视频、图片、文件、软件安装包等等）。

参考文献：对象存储（云存储）概述_大圣即大盗-CSDN博客_对象存储
