简 介： 本文给出了第十七届全国大学生智能车竞赛线上比赛赛道部署草案。正式文档将会在竞赛网站进行公布。
关键词： 线上比赛，赛道设计，第十七届
§01 赛道设计
在2022年暑期将会举办 第十七届全国大学生智能车竞赛 将会在 七、八两个月在八个分赛区举行 。 根据 第十七届智能车竞赛比赛规则 可以知道，竞赛包含有五种赛道。下面会给出线上竞赛赛道设计要求。
一、赛道设计要求
1、赛道种类
| 序号 | 赛道 | 赛道环境 | 竞赛组别 | 赛道元素 |
|---|---|---|---|---|
| 1 | 循环赛道 | 室内 | 电磁四轮组 多车编队组 平衡单车组 完全模型组 |
1.赛道铺设电磁导引线； 2.其它元素包含在竞赛规则中； |
| 2 | 往返赛道 | 室内 | 四轮摄像头 无线充电组 |
1.赛道不铺设电磁导引线； 2.其它元素包含在竞赛规则中； |
| 3 | 信标场地 | 室内 | 平衡信标组 群体灭灯(总决赛) |
1.部署信标灯； |
| 4 | 智能视觉 | 室内 | 智能视觉组 协同搬运(总决赛) |
1.部署识别目标图板； |
| 5 | 室外越野 | 室外 | 极速越野组 | 1.室外操场跑道； |
2、赛道要求
根据 6月4日 第十七届智能汽车竞赛暑期比赛准备会议 决议，由于疫情防控原因，暑期中将有五个分赛（省）区（东北、华北、西部、安徽、浙江）采用线上比赛的形式。对于线上比赛赛道需要考虑到：
- 为了适应大多数学校准备参赛队伍在部署赛道时，对场地的要求，设计的赛道尽量能够在5米×5米的范围内进行部署；
- 室内中的循环赛道与往返赛道能够进行兼容。也就是通过遮挡两个小的十字弯道将循环赛道变成往返赛道；
- 室外场地，能够兼容200,400米周长的操场完成比赛。
为了规范比赛形式，减少学生设计赛道所花费的材料、经费、时间，第十七届智能车竞赛线上比赛赛道不再采用 第十六届智能车竞赛总决赛线上比赛赛道设计 的积分制比赛形式，而是给出统一赛道设计规范。
二、赛道设计草案
1、往返与循环赛道
（1）场地大小与赛道形状
室内的六个组别，往返于循环赛道都在5米×5米的范围内部署。赛道草图如下。使用蓝色背景布将连接两个十字路口之间的赛道覆盖，就形成了往返赛道。
赛道中心按照竞赛规则铺设电磁线。
▲ 图1.2.1 往返赛道草案
赛道边缘路肩允许铺设，铺设规范参照公布的竞赛规则。也可以不铺设路肩。
详细的赛道设计图纸请在竞赛网站下载。 参赛队伍根据赛道设计图纸铺设比赛赛道。
完全模型组还需要另外部署赛道周围 的“泛行区”、“施工区”、“加油站”以及赛道上的标识物，具体铺设细节另文进行规定。
（2）电磁线铺设
赛道电磁线铺设两圈，对于小十字、环岛都是绕行两圈；对于三岔路口则分别左右铺设一次。
▲ 图1.2.2 赛道中心电磁线铺设
（3）坡道规格
坡道部署在三岔路口中的内侧。 高度不小于12厘米；长度在50至70厘米之间。对于坡道形状没有限制。
▲ 图1.2.3 坡道规格
对于单车比赛时，由于只需要往返一次，所以需要在三岔路口两个岔路中间都安放相同的坡道。如果单车组再开始一定通过坡道一侧，那么可以只在三岔路口一侧摆放坡道。
对于多车组，由于中间车需要停在三岔路口两侧，所以多车组在三岔路口就不再摆放坡道。
（4）无线充电线圈

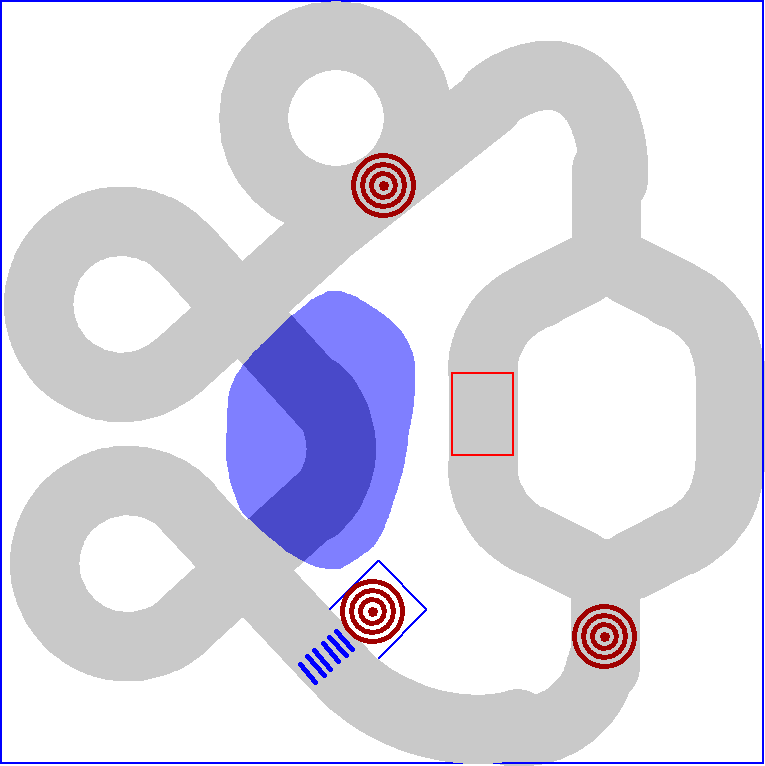

对于无线节能组赛道上，部署三处无线充电线圈。位置如下图所示。
▲ 图1.2.4 三处充电线圈部署
2、智能视觉与平衡信标
（1）平衡信标组
平衡信标组的场地尺寸以及场地内四个信标位置如下图所示。
允许在信标场地边缘外侧使用宽度为5厘米左右的黄色胶带粘贴标志处场地的边缘。 也允许不使用红色胶带，仅仅使用蓝色背景布标示出场地边缘。
▲ 图1.2.5 平衡信标组场地
四个信标的标号在上图中给出。 平衡信标组比赛路线将会在线上比赛下发给参赛队伍。信标的发车区在场地下方中间位置。
▲ 图1.2.6 平衡信标组的发车区
（2）智能视觉组
根据 第十七届智能车竞赛智能视觉组比赛细则 对于场地的要求， 智能视觉组的场地使用 5×4的场地。发车区位于场地外边，发车区的边长为45厘米×45厘米见方。
比赛对识别物品进行搬运区域定义如下：
-
不同区域搬运物品种类：
-
区域1：动物
区域2：交通工具
区域3：水果
在线上布置场地时，关于场地边缘黄色胶带和定位Apriltag方块的规定：
- 使用宽度为5厘米左右的黄色胶带在场地外缘粘贴，标示出边界。也可以不粘贴黄色胶带，仅仅使用蓝色背景布标示比赛场地；
- 允许部署Apriltag作为视觉定位标示，具体摆放位置以及Apriltag标识码如下图所示。也可以不部署Apriltag定位方块。
▲ 图1.2.7 智能视觉组场地布置
关于比赛流程以及比赛系统使用，将会另文进行发布。
▲ 图1.2.8 室内智能视觉组比赛流程
3、室外极速越野
室外极速越野组无需铺设赛道和比赛场地。可以在室外寻找标准的操场 400 米跑道上完成比赛。
▲ 图1.2.9 室外田径操场跑道
如果线上比赛的队伍在附近无法寻找到标准400米跑道，可以使用200米室外田径跑道进行比赛。
为了保证比赛中人员和车模的安全，室外极速越野比赛的队伍允许使用远程无线遥控控制车模的行进和停止，但不允许控制车模行进方向。关于无线遥控接口标准将会另文规定。
▲ 图1.2.10 室外极速越野组
由于室外比赛场地很大，线上比赛的队伍，需要根据比赛流程，提供比赛全过程中四个观察点的手机视频。
※ 总 结 ※
本文给出了第十七届全国大学生智能车竞赛线上比赛赛道部署草案。正式文档将会在竞赛网站进行公布。参加线上比赛的队伍也请在近日关注竞赛网站公布的线上比赛流程和裁判标准。
为了节省参赛成本，建议参赛队伍利用已有的赛道材料，根据规格铺设比赛赛道。竞赛网站也会公布网上材料赛道购买信息。
