一、简介
有时候通常需要简单的拼图，不涉及图像融合之类的，仅仅是简单的平移将多张图拼接成一张图。tile_images和tile_images_offset就是用于简单拼图的2个算子。
谈到拼图，肯定有以下问题要明确：
1、将多少张图拼起来？由于是多张图，这需要一个元组来存储多张图片的集合。
2、是横向拼图，还是纵向拼图？这涉及拼图的方向。
3、是一张挨着一张无缝拼接吗？能不能做“有缝”的自由拼接？这涉及拼接偏移量。
二、tile_images算子拼图
tile_images(Images : TiledImage : NumColumns, TileOrder : )
其中：NumColumns指最终拼成的图有多少列，TileOrder指子图片排列的顺序——垂直方向还是水平方向。
*简单拼接图像的tile_images和tile_images_offset算子
read_image (Image1, 'D:/OpenCVandImages/opencv_images/635.png')
read_image (Image2, 'D:/OpenCVandImages/opencv_images/636.png')
read_image (Image3, 'D:/OpenCVandImages/opencv_images/637.png')
read_image (Image4, 'D:/OpenCVandImages/opencv_images/628.png')
get_image_size (Image2, Width, Height)
gen_empty_obj (Images)
concat_obj (Images, Image1, Images)
concat_obj (Images, Image2, Images)
concat_obj (Images, Image3, Images)
concat_obj (Images, Image4, Images)

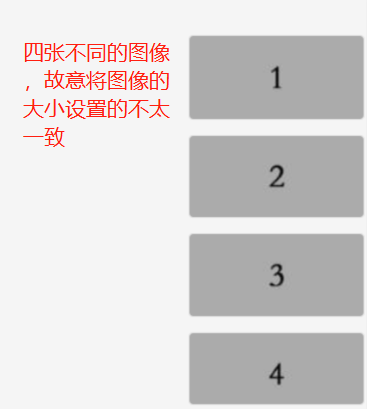

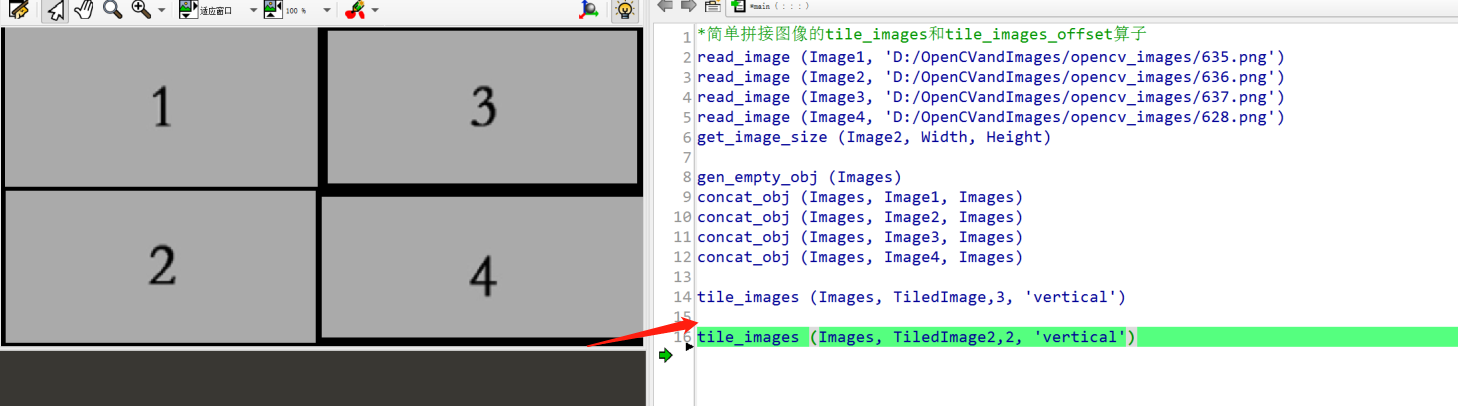

tile_images (Images, TiledImage,3, 'vertical')

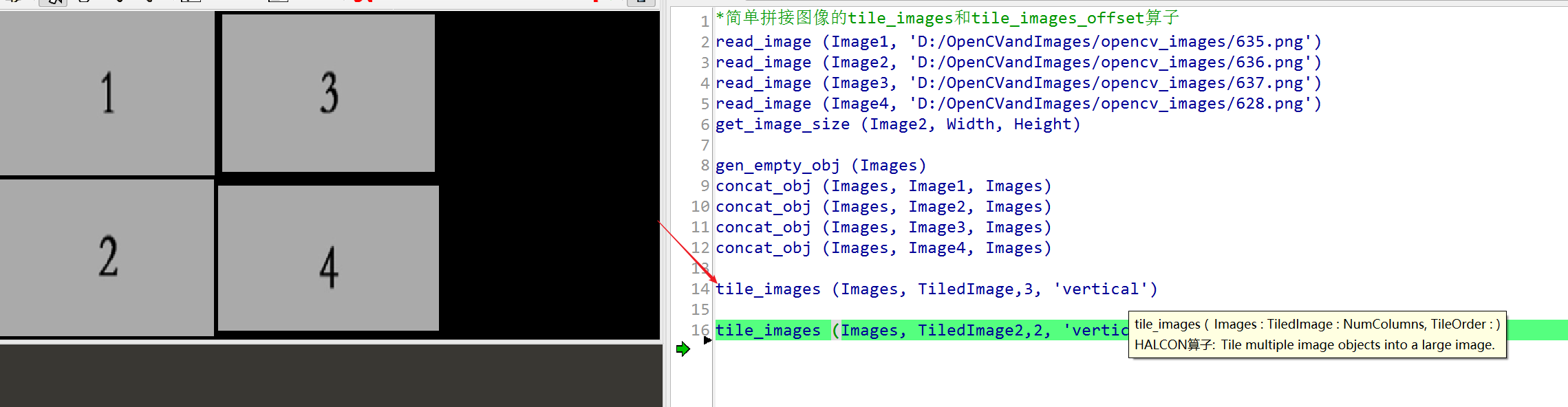

tile_images (Images, TiledImage2,2, 'vertical')

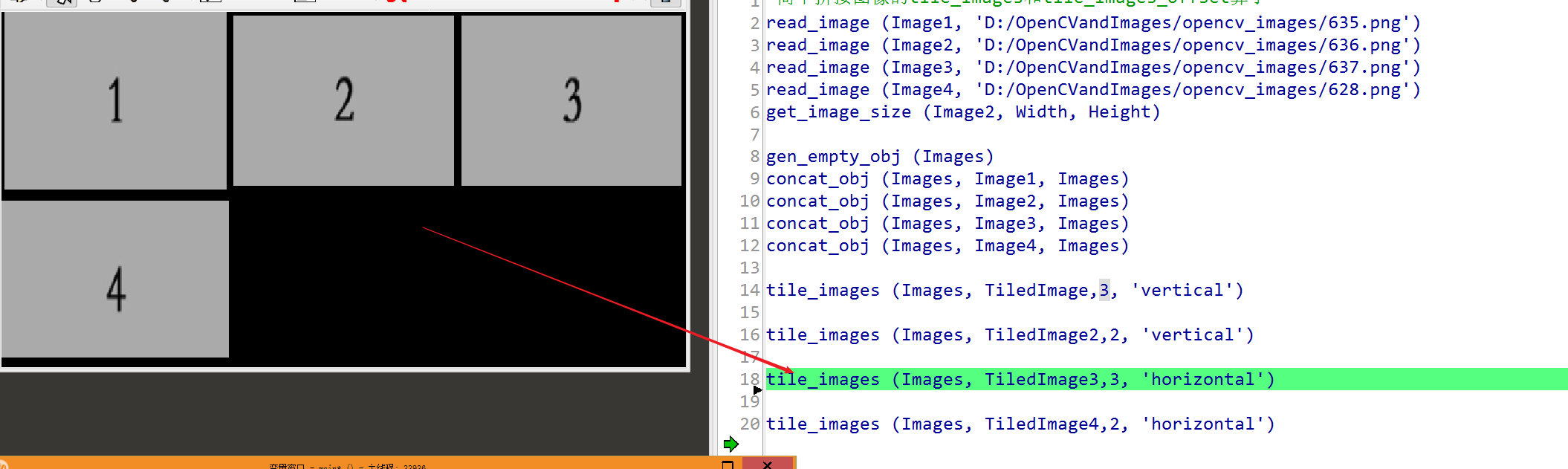

tile_images (Images, TiledImage3,3, 'horizontal')
tile_images (Images, TiledImage4,2, 'horizontal')
扫描二维码关注公众号，回复：
13717197 查看本文章
三、tile_images_offset
tile_images_offset (imgs, TiledImage, [0, Height], [0,0], [-1,-1], [-1,-1], [-1,-1], [-1,-1], Width, Height *2)
① 上面这行代码中有很多二维元组，实际上，有几张图元组就有几维。
② [0, Height], [0,0]指第一张图的左上角行列坐标是（0, 0），第二张图左上角行列坐标是（Height, 0），也就说第二张图在垂直方向上紧挨着第一张图。
③ 之后的四个参数Row1, Col1, Row2, Col2大家感兴趣可以自己去看帮助文档，一般保持默认值就行。
④ Width, Height *2指的是最终拼接图的宽度是 Width, 高度是Height *2。
read_image (Image11, 'D:/OpenCVandImages/opencv_images/635.png')
read_image (Image22, 'D:/OpenCVandImages/opencv_images/636.png')
read_image (Image33, 'D:/OpenCVandImages/opencv_images/637.png')
get_image_size (Image2, Width, Height)
gen_empty_obj (imgs)
concat_obj (imgs, Image11, imgs)
concat_obj (imgs, Image22, imgs)
*第一、二、三、四……张图的左上角顶点的位置

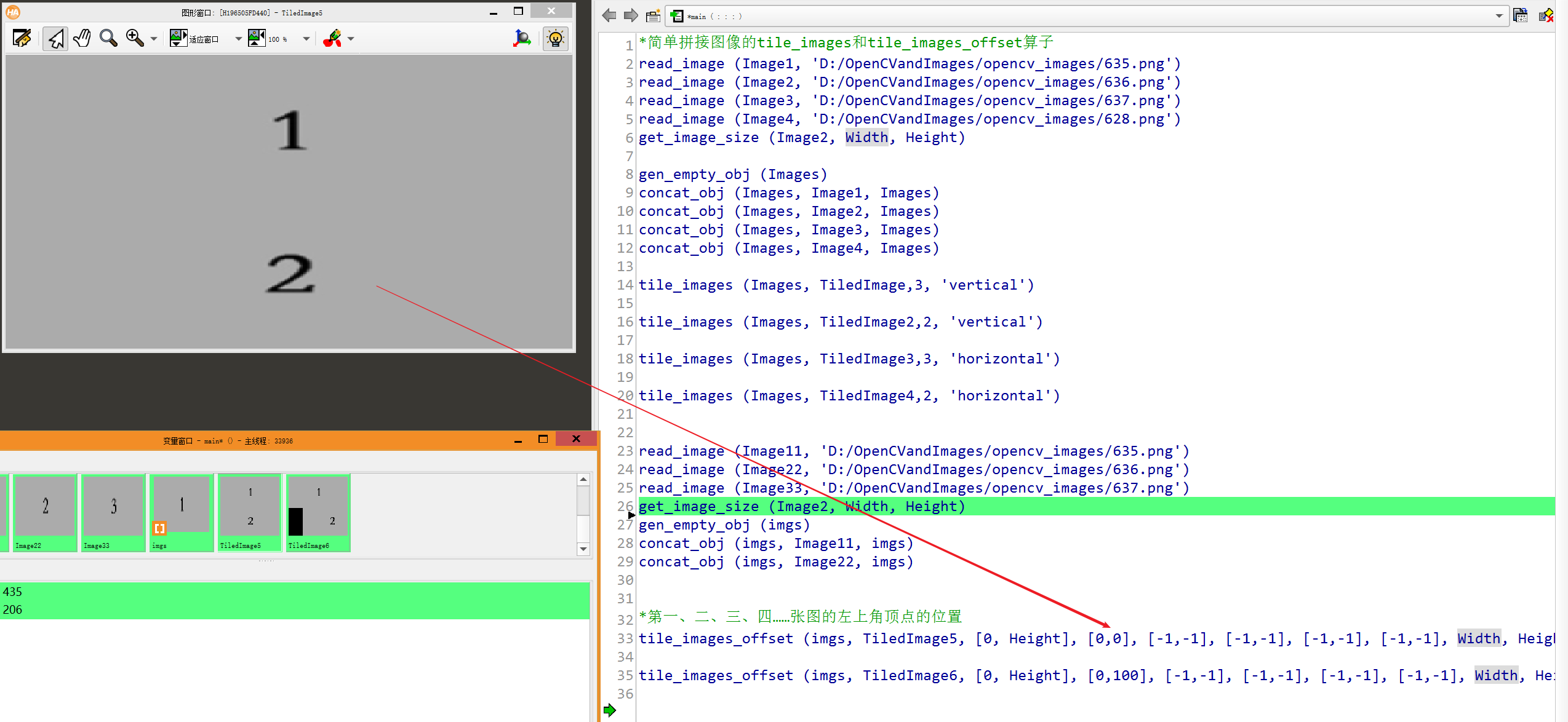

tile_images_offset (imgs, TiledImage5, [0, Height], [0,0], [-1,-1], [-1,-1], [-1,-1], [-1,-1], Width, Height *2)

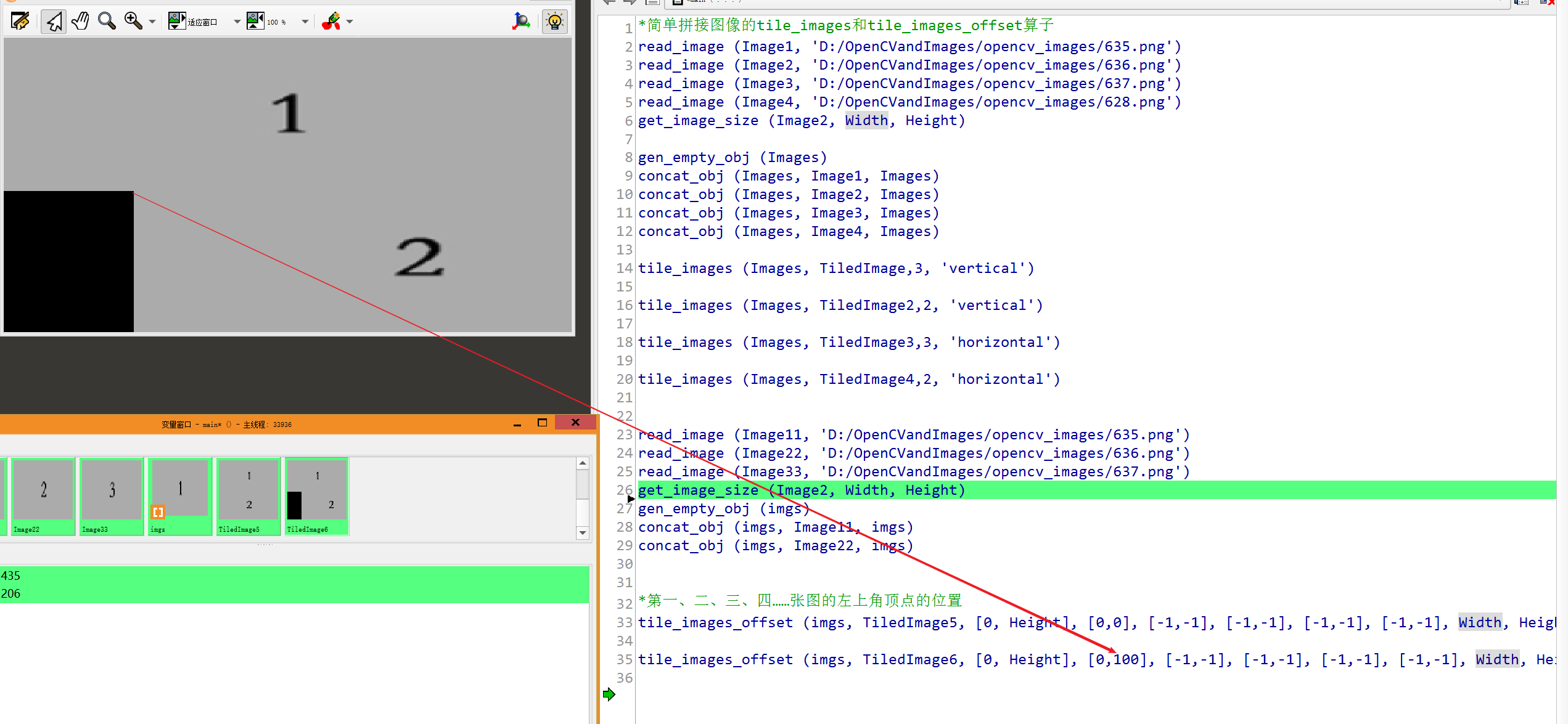

tile_images_offset (imgs, TiledImage6, [0, Height], [0,100], [-1,-1], [-1,-1], [-1,-1], [-1,-1], Width, Height *2)
concat_obj (imgs, Image33, imgs)

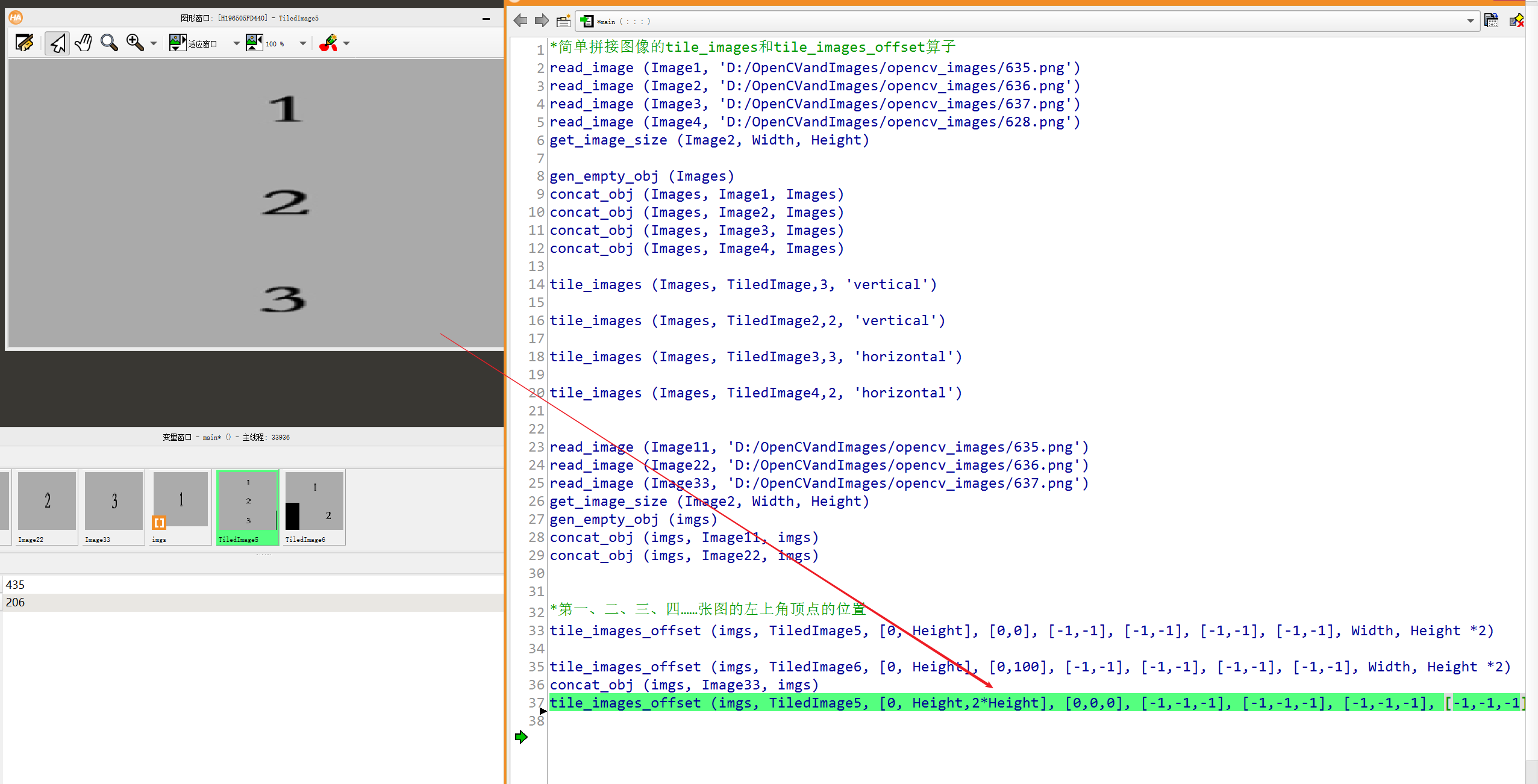

tile_images_offset (imgs, TiledImage5, [0, Height,2*Height], [0,0,0], [-1,-1,-1], [-1,-1,-1], [-1,-1,-1], [-1,-1,-1], Width, Height *3)
