USB转TTL实现双机通信
一、串口通信电平简介
（一）TTL标准电平
TTL指双极型三极管逻辑电路，市面上很多“USB转TTL”模块，实际上是“USB转TTL电平的串口”模块。这种信号0对应0V，1对应3.3V或者5V，与单片机、SOC的IO电平兼容。我们进行串口通信的时候从单片机直接出来的基本上都是TTL电平。
因为单片机通信接口的电平逻辑和PC机通信接口的电平逻辑不同，PC机上的通信接口有USB接口，相应电平逻辑遵照USB原则（输出5v）；

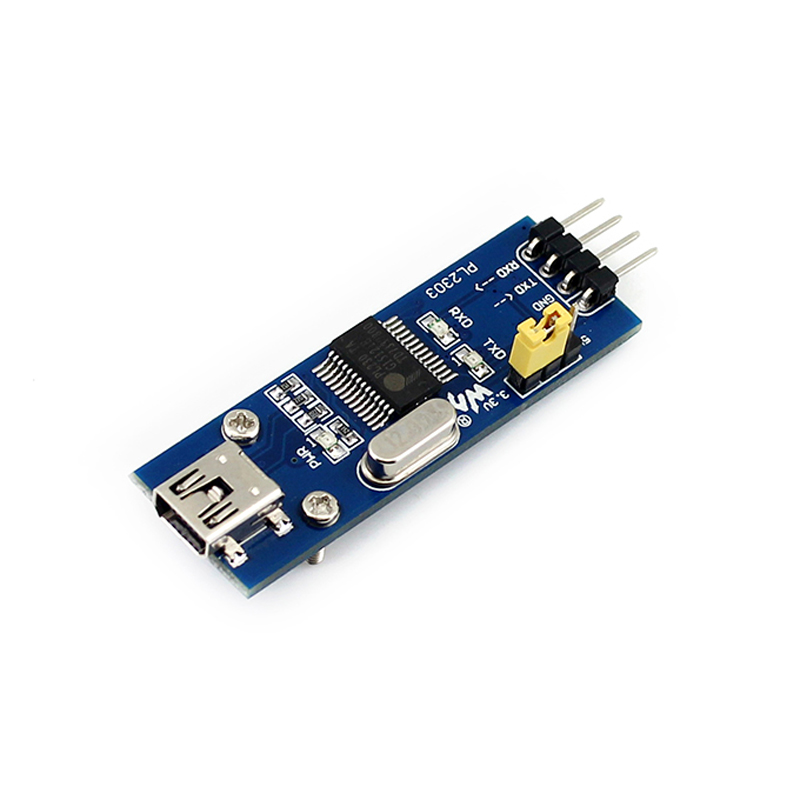

而我们如果要实现电脑与单片机通信就需要一个USB转TTL模块
（二）Rs232标准
RS-232通信距离传输距离15m、最大位速率为20Kb/s
串口通信接口标准——RS232
在TXD和RXD数据线上：
（1）逻辑1的电平为-3V~-15V
（2）逻辑0的电平为+3~+15V的电压
在RTS、CTS、DSR、DTR和DCD等控制线上：
（1）信号有效（接通，ON状态）为+3~+15V的电压
（2）信号无效（断开，OFF状态）为-3~-15V的电压
如果我们计算机需要与RS232标准的设备通信，因为电气特性不一样，所以我们要用到USB转RS232模块
接线如下

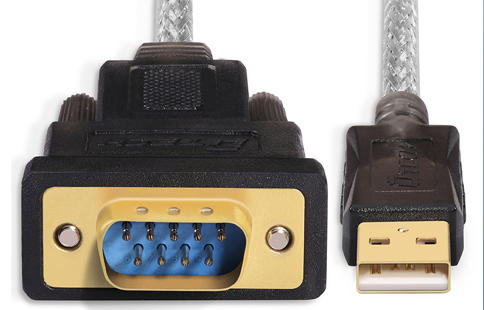

USB转串口模块
该电气标准的优点在于提高了抗干扰能力，增大了通信距离。
（三）Rs232标准与TTL标准的区别
TTL器件输出低电平要小于0.8V，高电平要大于2.4V。输入，低于1.2V就认为是0，高于2.0就认为是1。于是TTL电平的输入低电平的噪声容限就只有（0.8-0）/2=0.4V，高电平的噪声容限为（5-2.4）/2=1.3V。
RS -232的噪声容限为2V，接收器将能识别高至+3V的信号作为逻辑“0”，将低到-3 V的信号作为逻辑“1。
为何RS232中要（很奇怪的）用负电压表示逻辑高电平呢？
按理来说：
TTL用正电压（3.3V或5V）表示逻辑1，用0电压表示逻辑0，是相对来说，比较符合人类的逻辑的
但是，为何RS232却，很奇怪的，用负电压表示逻辑高电平==1呢？
那是因为：
此设计（用负电压表示逻辑1，正电压表示逻辑0）相对来说，更加：
- 抗（外界的电磁）干扰
- 抗外界的（电磁信号）噪音干扰
- 抗（信号的）衰减
- 使得和同样的TTL信号相比，RS232信号可以传输的更远
由此使得：
信号传输，相对更加稳定和可靠
TTL和RS232之间的详细对比
二、USB转TTL实现双机通信
（一）连线操作
接线操作
串口转TTL模块1的RX接串口转TTL模块2的TX
串口转TTL模块1的TX接串口转TTL模块2的RX
两者共地相连
（二）打开串口调试助手
这里要选择一个带文件传输功能的串口调试助手

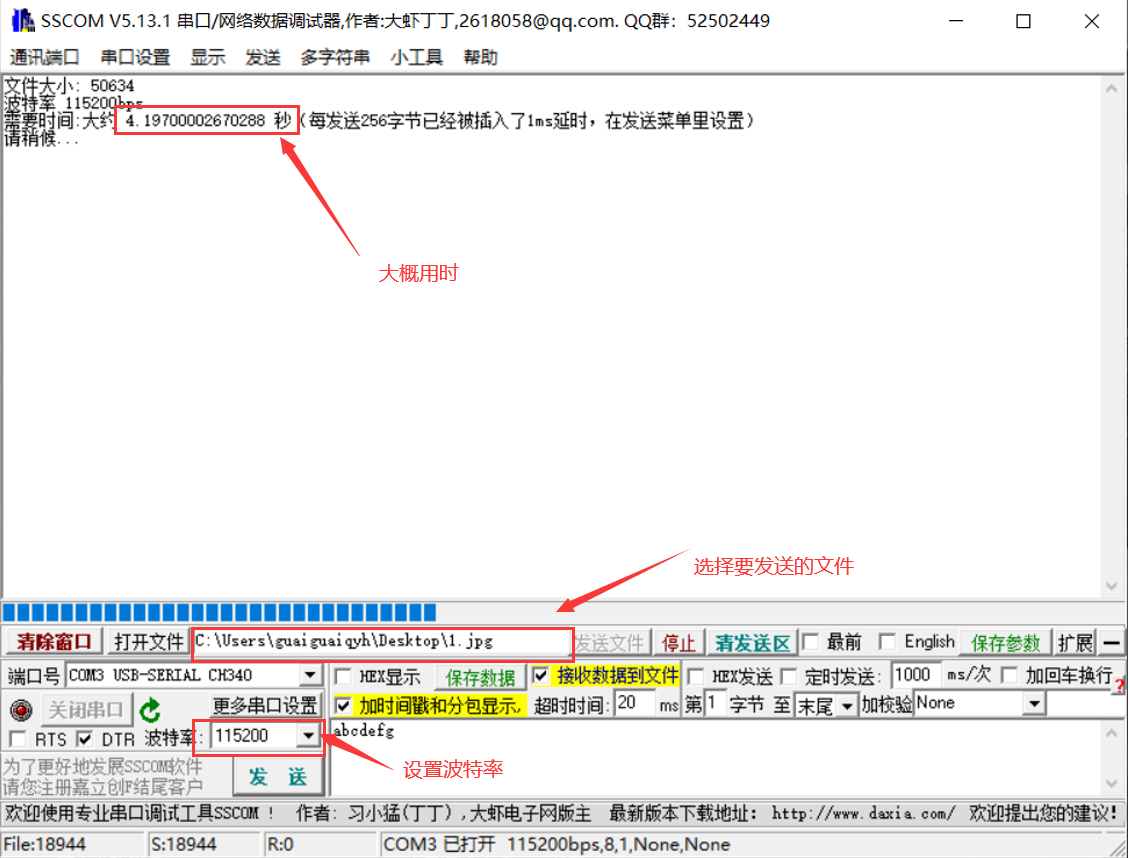

设置波特率，准备一个要发送的文件

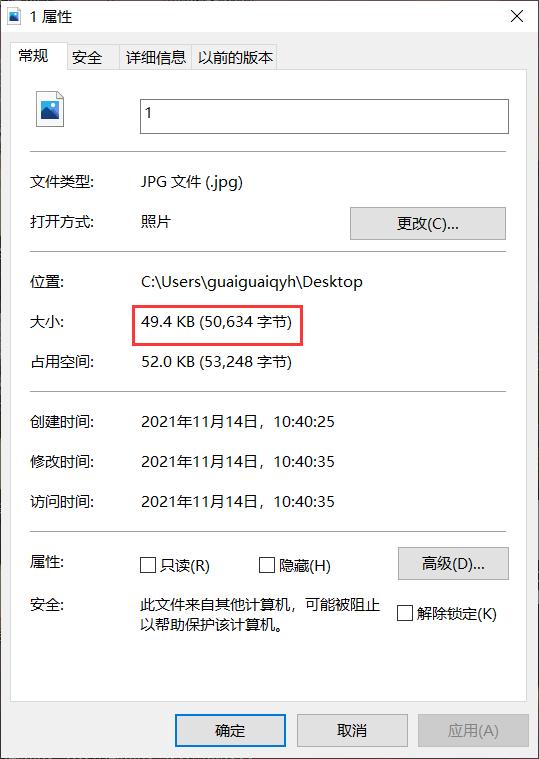

查看大小
可以看到文件大小为50634字节
理论时间：（50634*8）/115200+(50634/256)*0.001=3.197s

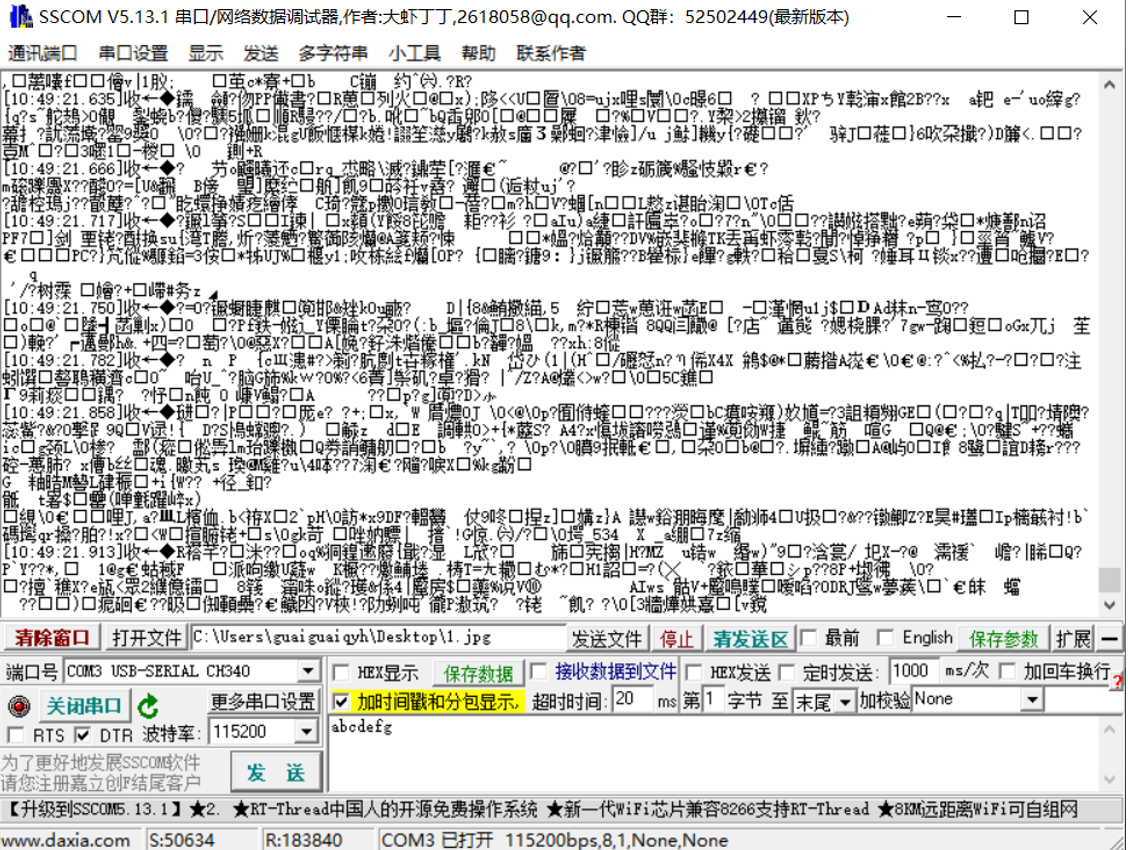

开始发送

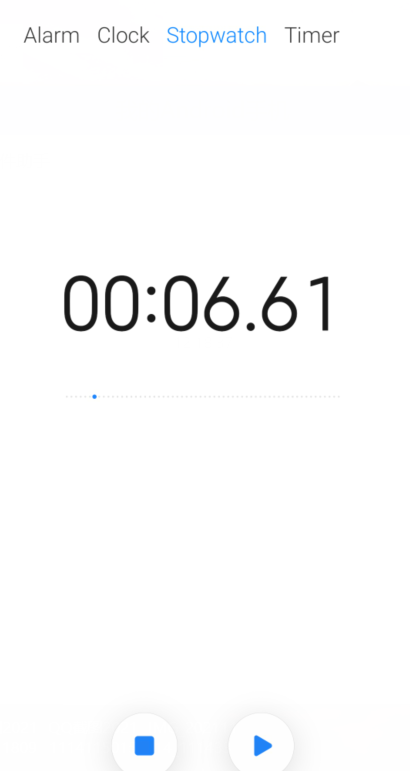

实际用时：6.61s
保存接收到的文件
找到接收到的文件，并用图片方式打开
总结
在通过串口传输文件中，增大波特率可以提高传输速率，但是设定过大，但由于电平相对较低，容易受到干扰，并且TTL标准传输距离也相对较短、速度较慢，在工业领域，更多的采用是RS232、RS485标准，由于此次没有USB转RS232模块，所以我用USB转TTL模块实现双机通信替代。
